Redis学习记录（一）

发表于 更新于
本文字数： 29k 阅读时长 ≈ 26 分钟

基本架构

Redis 是典型的键值数据库，自己构建一个简单的键值数据库，建立起系统观，对它的总体架构和关键模块有一个全局的认知，然后再深入到具体的技术点。

简单的键值数据库称为 SimpleKV。开始构建时考虑存什么样的数据，对数据有哪些操作，也就是数据模型和操作接口。

数据模型

对于键值数据库，基本的数据模型是key-value模型。在 SimpleKV 中，key 是 String 类型，而 value 是基本数据类型，例如 String、整型等。对于实际生产环境中的键值数据库，value类型还可以是复杂类型。

对数据库选型时，一个重要考虑因素是它支持的value类型。例如，Memcached支持的 value 类型仅为 String 类型，而 Redis 支持的 value 类型包括了 String、哈希表、列表、集合等。Redis 能够在实际业务场景中得到广泛的应用，就是得益于支持多样化类型的 value。

从使用的角度来说，不同 value 类型的实现，不仅可以支撑不同业务的数据需求，而且也隐含着不同数据结构在性能、空间效率等方面的差异，从而导致不同的 value 操作之间存在着差异。

操作接口

对数据的基本操作。基本操作无外乎增删改查。

SimpleKV 需要支持的 3 种基本操作，即 PUT、GET 和 DELETE。

  • PUT：新写入或更新一个 key-value 对；
  • GET：根据一个 key 读取相应的 value 值；
  • DELETE：根据一个 key 删除整个 key-value 对。

需要注意的是，有些键值数据库的新写/更新操作叫 SET。新写入和更新虽然是用一个操作接口，但在实际执行时，会根据 key 是否存在而执行相应的新写或更新流程。

在实际的业务场景中，我们经常会碰到这种情况：查询一个用户在一段时间内的访问记录。这种操作在键值数据库中属于 SCAN 操作，即根据一段 key 的范围返回相应的 value 值。

因此，PUT/GET/DELETE/SCAN 是一个键值数据库的基本操作集合。

对于一个具体的键值数据库而言，你可以通过查看操作文档，了解其详细的操作接口。

保存位置

完成构造数据模型与操作接口，进一步，一个重要的设计问题：键值对保存在内存还是外存？

  • 保存在内存的好处是读写很快，毕竟内存的访问速度一般都在百 ns 级别。但是，潜在的风险是一旦掉电，所有的数据都会丢失。

  • 保存在外存，虽然可以避免数据丢失，但是受限于磁盘的慢速读写（通常在几 ms 级别），键值数据库的整体性能会被拉低。

如何进行设计选择，我们通常需要考虑键值数据库的主要应用场景。比如，缓存场景下的数据需要能快速访问但允许丢失，那么，用于此场景的键值数据库通常采用内存保存键值数据。Memcached 和 Redis 都是属于内存键值数据库。对于 Redis 而言，缓存是非常重要的一个应用场景。

为了与Redis保持一致，SimpleKV 就采用内存保存键值数据。

基本组件

大体来说，一个键值数据库包括了访问框架、索引模块、操作模块和存储模块四部分：

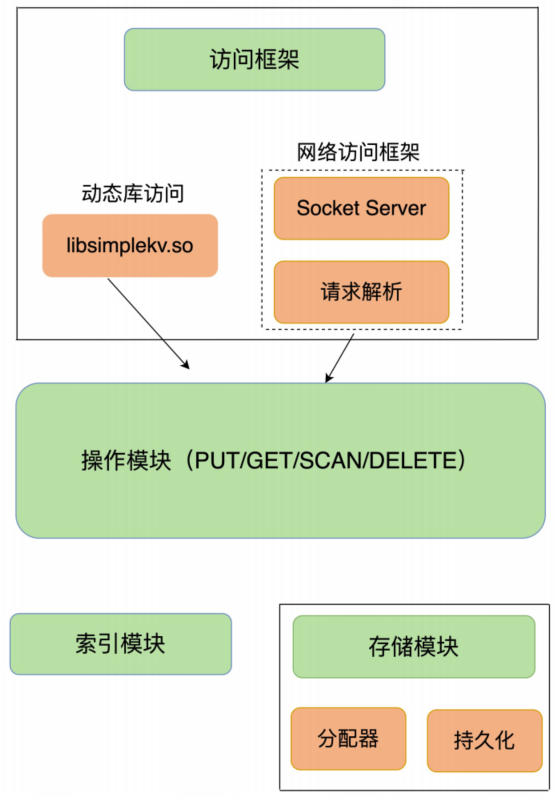

image-20220912203425948

访问模式

访问模式通常有两种：

  • 一种是通过函数库调用的方式供外部应用使用，比如，上图中的libsimplekv.so，就是以动态链接库的形式链接到我们自己的程序中，提供键值存储功能；

  • 另一种是通过网络框架以 Socket 通信的形式对外提供键值对操作，这种形式可以提供广泛的键值存储服务。在上图中，我们可以看到，网络框架中包括 Socket Server 和协议解析。

实际的键值数据库也基本采用上述两种方式，例如，RocksDB 以动态链接库的形式使用，而 Memcached 和 Redis 则是通过网络框架访问。通过网络框架提供键值存储服务，一方面扩大了键值数据库的受用面，但另一方面，也给键值数据库的性能、运行模型提供了不同的设计选择，带来了一些潜在的问题。

I/O 模型设计问题，简单来说，就是网络连接的处理、网络请求的解析，以及数据存取的处理，是用一个线程、多个线程，还是多个进程来交互处理呢？该如何进行设计和取舍呢？举个例子，如果一个线程既要处理网络连接、解析请求，又要完成数据存取，一旦某一步操作发生阻塞，整个线程就会阻塞住，这就降低了系统响应速度。如果我们采用不同线程处理不同操作，那么，某个线程被阻塞时，其他线程还能正常运行。但是，不同线程间如果需要访问共享资源，那又会产生线程竞争，也会影响系统效率，这又该怎么办呢？所以，这的确是个“两难”选择，需要我们进行精心的设计。

索引设计

当 SimpleKV 解析了客户端发来的请求，知道了要进行的键值对操作，此时，SimpleKV 需要查找所要操作的键值对是否存在，这依赖于键值数据库的索引模块。索引的作用是让键值数据库根据 key 找到相应 value 的存储位置，进而执行操作。

索引的类型有很多，常见的有哈希表、B+ 树、字典树等。不同的索引结构在性能、空间消耗、并发控制等方面具有不同的特征。不同键值数据库采用的索引并不相同，例如，Memcached 和 Redis 采用哈希表作为 key-value 索引，而 RocksDB 则采用跳表作为内存中 key-value 的索引。

一般而言，内存键值数据库（例如 Redis）采用哈希表作为索引，很大一部分原因在于，其键值数据基本都是保存在内存中的，而内存的高性能随机访问特性可以很好地与哈希表O(1) 的操作复杂度相匹配。

SimpleKV 的索引根据 key 找到 value 的存储位置即可。但是，和 SimpleKV 不同，对于
Redis 而言，很有意思的一点是，它的 value 支持多种类型，当我们通过索引找到一个key 所对应的 value 后，仍然需要从 value 的复杂结构（例如集合和列表）中进一步找到我们实际需要的数据，这个操作的效率本身就依赖于它们的实现结构。Redis 采用一些常见的高效索引结构作为某些 value 类型的底层数据结构，这一技术路线为 Redis 实现高性能访问提供了良好的支撑。

不同操作的具体逻辑

SimpleKV 的索引模块负责根据 key 找到相应的 value 的存储位置。对于不同的操作来说，找到存储位置之后，需要进一步执行的操作的具体逻辑会有所差异。SimpleKV 的操作模块就实现了不同操作的具体逻辑：

  • 对于 GET/SCAN 操作而言，此时根据 value 的存储位置返回 value 值即可；
  • 对于 PUT 一个新的键值对数据而言，SimpleKV 需要为该键值对分配内存空间；
  • 对于 DELETE 操作，SimpleKV 需要删除键值对，并释放相应的内存空间，这个过程由分配器完成。

重启后快速提供服务

分配器是键值数据库中的一个关键因素。对于以内存存储为主的 Redis 而言，这点尤为重要。Redis 的内存分配器提供了多种选择，分配效率也不一样。

希望 SimpleKV 重启后能快速重新提供服务，所以，在 SimpleKV 的存储模块中增加了持久化功能。鉴于磁盘管理要比内存管理复杂，SimpleKV 就直接采用了文件形式，将键值数据通过调用本地文件系统的操作接口保存在磁盘上。此时，SimpleKV 只需要考虑何时将内存中的键值数据保存到文件中，就可以了。

  • 一种方式是，对于每一个键值对，SimpleKV 都对其进行落盘保存，这虽然让 SimpleKV的数据更加可靠，但是，因为每次都要写盘，SimpleKV 的性能会受到很大影响。
  • 另一种方式是，SimpleKV 只是周期性地把内存中的键值数据保存到文件中，这样可以避免频繁写盘操作的性能影响。但是，一个潜在的代价是 SimpleKV 的数据仍然有丢失的风险。

小结

构建一个简单的键值数据库 SimpleKV。SimpleKV 包含了一个键值数据库的基本组件，对这些组件有了了解之后，后面在学习Redis 这个丰富版的 SimpleKV 时，就会轻松很多。

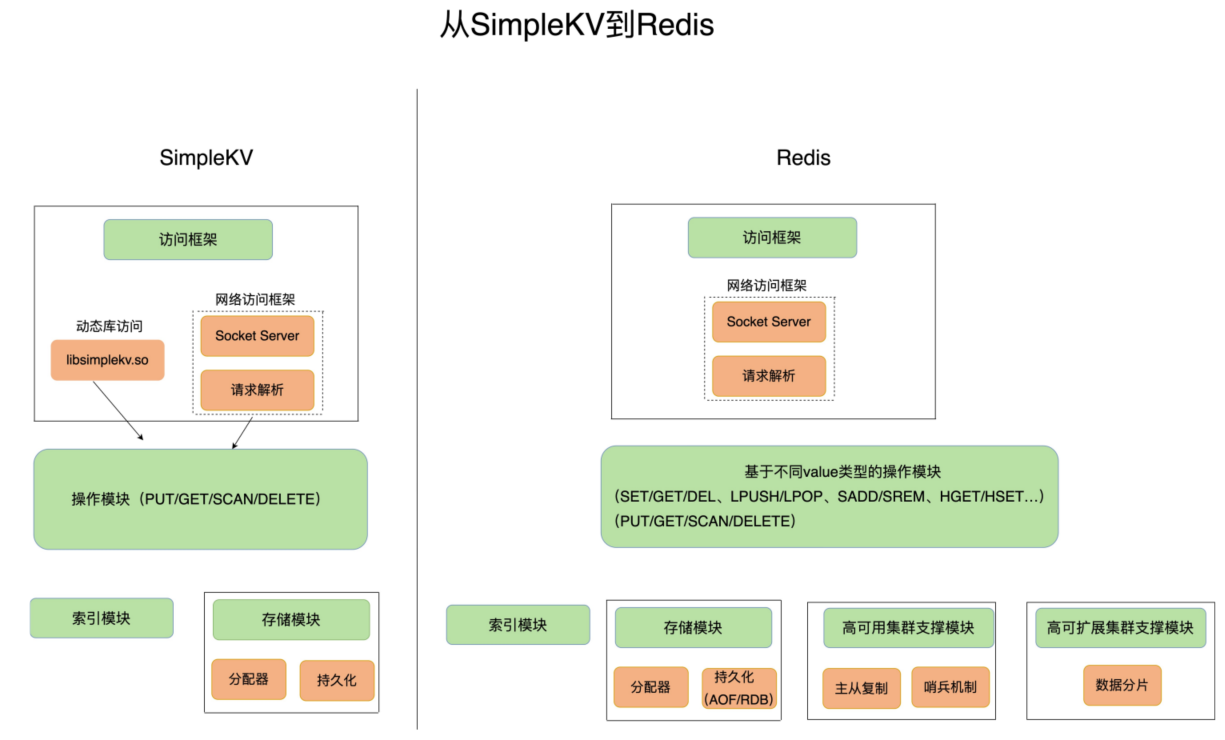

image-20220912204855598

从对比图中，可以看到，从 SimpleKV 演进到 Redis，有以下几个重要变化：

  • Redis 主要通过网络框架进行访问，而不再是动态库了，这也使得 Redis 可以作为一个基础性的网络服务进行访问，扩大了 Redis 的应用范围。
  • Redis 数据模型中的 value 类型很丰富，因此也带来了更多的操作接口，例如面向列表的 LPUSH/LPOP，面向集合的 SADD/SREM 等。
  • Redis 的持久化模块能支持两种方式：日志（AOF）和快照（RDB），这两种持久化方式具有不同的优劣势，影响到 Redis 的访问性能和可靠性。
  • SimpleKV 是个简单的单机键值数据库，但是，Redis 支持高可靠集群和高可扩展集群，因此，Redis 中包含了相应的集群功能支撑模块。

Redis数据结构

Redis接收到一个键值对操作后，能以微秒级别的速度找到数据，并快速完成操作。速度快的原因：

  • 它是内存数据库，所有操作都在内存上完成，内存的访问速度本身就很快。
  • 归功于它的数据结构。这是因为，键值对是按一定的数据结构来组织的，操作键值对最终就是对数据结构进行增删改查操作，所以高效的数据结构是 Redis 快速处理数据的基础。

Redis的键值对中值的数据类型：String（字符串）、List（列表）、Hash（哈希）、Set（集合）和 Sorted Set（有序集合）。

其底层实现，数据结构一共6种，分别是简单动态字符串、双向链表、压缩列表、哈希表、跳表和整数数组。它们和数据类型的对应关系如下图所示：

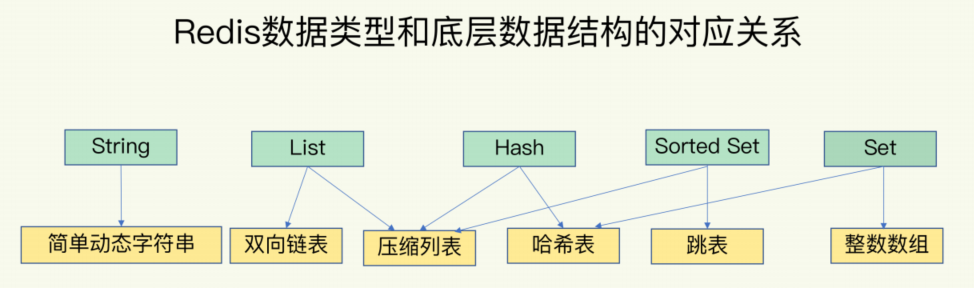

image-20220912212558889

String 类型的底层实现只有一种数据结构，也就是简单动态字符串。而 List、Hash、Set 和 Sorted Set 这四种数据类型，都有两种底层实现结构。通常情况下，我们会把这四种类型称为集合类型，它们的特点是一个键对应了一个集合的数据。

键和值的结构组织

为了实现从键到值的快速访问，Redis 使用了一个哈希表来保存所有键值对。

一个哈希表，其实就是一个数组，数组的每个元素称为一个哈希桶。所以，我们常说，一个哈希表是由多个哈希桶组成的，每个哈希桶中保存了键值对数据。其实，哈希桶中的元素保存的并不是值本身，而是指向具体值的指针。这也就是说，不管值是 String，还是集合类型，哈希桶中的元素都是指向它们的指针。

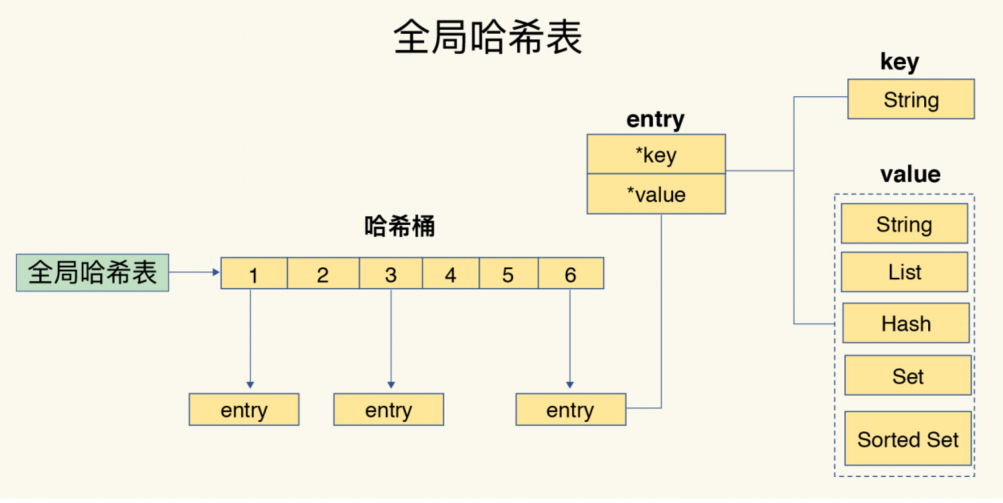

image-20220912214443579

哈希桶中的 entry 元素中保存了key和value指针，分别指向了实际的键和值，这样一来，即使值是一个集合，也可以通过*value指针被查找到。因为这个哈希表保存了所有的键值对，所以，我也把它称为全局哈希表。哈希表的最大好处很明显，就是让我们可以用 O(1) 的时间复杂度来快速查找到键值对——我们只需要计算键的哈希值，就可以知道它所对应的哈希桶位置，然后就可以访问相应的 entry 元素。

查找过程主要依赖于哈希计算，和数据量的多少并没有直接关系。也就是说，不管哈希表里有 10 万个键还是 100 万个键，我们只需要一次计算就能找到相应的键。当你往 Redis 中写入大量数据后，就可能发现操作有时候会突然变慢了。这其实是因为你忽略了一个潜在的风险点，那就是哈希表的冲突问题和 rehash 可能带来的操作阻塞。

哈希冲突：两个 key 的哈希值和哈希桶计算对应关系时，正好落在了同一个哈希桶中。

Redis 解决哈希冲突的方式，就是链式哈希。链式哈希也很容易理解，就是指同一个哈希桶中的多个元素用一个链表来保存，它们之间依次用指针连接。

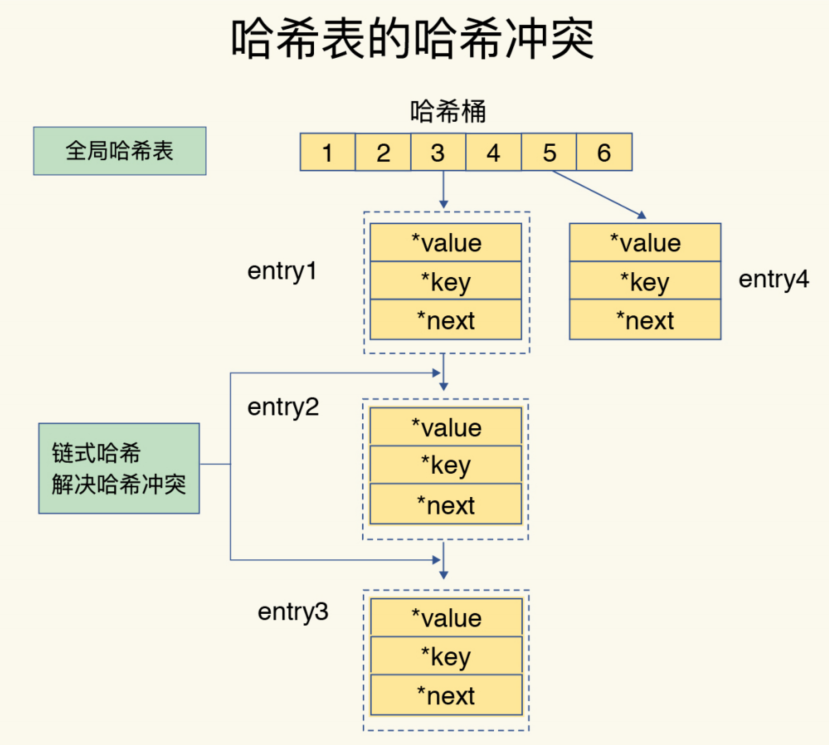

image-20220912214804037

通过 entry 元素中的指针，把它们连起来。这就形成了一个链表，也叫作哈希冲突链。但是，这里依然存在一个问题，哈希冲突链上的元素只能通过指针逐一查找再操作。如果哈希表里写入的数据越来越多，哈希冲突可能也会越来越多，这就会导致某些哈希冲突链过长，进而导致这个链上的元素查找耗时长，效率降低。

rehash 操作：增加现有的哈希桶数量，让逐渐增多的 entry 元素能在更多的桶之间分散保存，减少单个桶中的元素数量，从而减少单个桶中的冲突。

为了使 rehash 操作更高效，Redis 默认使用了两个全局哈希表：哈希表 1 和哈希表 2。一开始，当你刚插入数据时，默认使用哈希表 1，此时的哈希表 2 并没有被分配空间。随着数据逐步增多，Redis 开始执行 rehash，这个过程分为三步：

  • 给哈希表 2 分配更大的空间，例如是当前哈希表 1 大小的两倍；
  • 把哈希表 1 中的数据重新映射并拷贝到哈希表 2 中；
  • 释放哈希表 1 的空间。

可以从哈希表 1 切换到哈希表 2，用增大的哈希表 2 保存更多数据，而原来的哈希表 1 留作下一次 rehash 扩容备用。

过程看似简单，但是第二步涉及大量的数据拷贝，如果一次性把哈希表 1 中的数据都迁移完，会造成 Redis 线程阻塞，无法服务其他请求。此时，Redis 就无法快速访问数据了。为了避免这个问题，Redis 采用了渐进式 rehash。

在第二步拷贝数据时，Redis 仍然正常处理客户端请求，每处理一个请求时，从哈希表 1 中的第一个索引位置开始，顺带着将这个索引位置上的所有 entries 拷贝到哈希表 2 中；等处理下一个请求时，再顺带拷贝哈希表 1 中的下一个索引位置的entries。如下图所示：

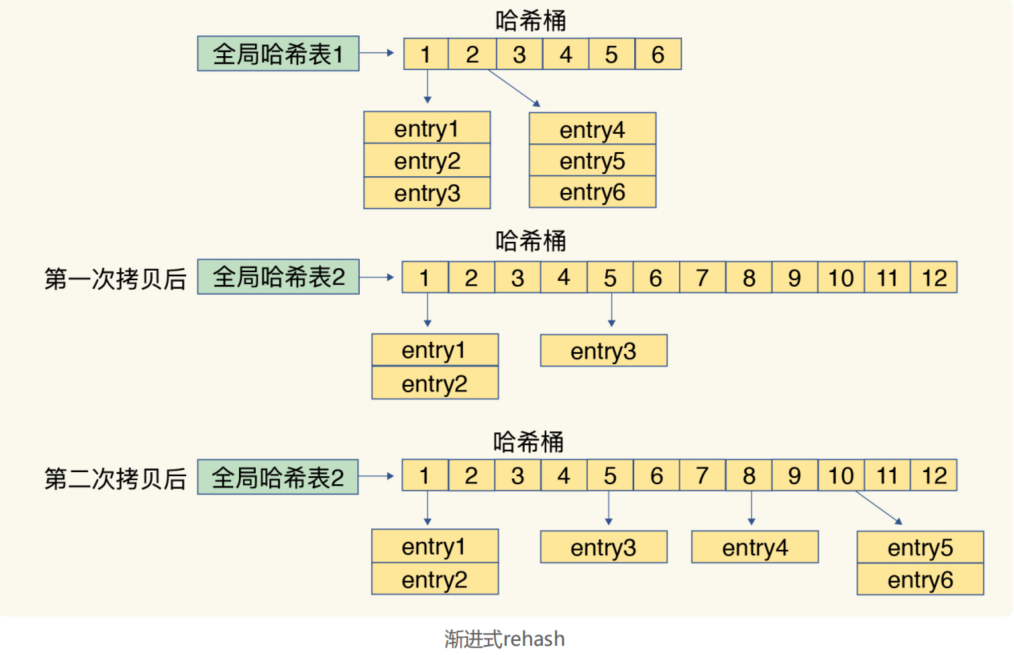

image-20220912215055175

巧妙地把一次性大量拷贝的开销，分摊到了多次处理请求的过程中，避免了耗时操作，保证了数据的快速访问。

集合操作效率

和 String 类型不同，一个集合类型的值，第一步是通过全局哈希表找到对应的哈希桶位置，第二步是在集合中再增删改查。集合的操作效率影响因素：

  • 与集合的底层数据结构有关。例如，使用哈希表实现的集合，要比使用链表实现的集合访问效率更高。
  • 操作效率和这些操作本身的执行特点有关，比如读写一个元素的操作要比读写所有元素的效率高。

底层数据结构

集合类型的底层数据结构主要有 5 种：整数数组、双向链表、哈希表、压缩列表和跳表。

哈希表的操作特点我们刚刚已经学过了；整数数组和双向链表也很常见，它们的操作特征都是顺序读写，也就是通过数组下标或者链表的指针逐个元素访问，操作复杂度基本是 O(N)，操作效率比较低；压缩列表和跳表我们平时接触得可能不多，但它们也是Redis 重要的数据结构。

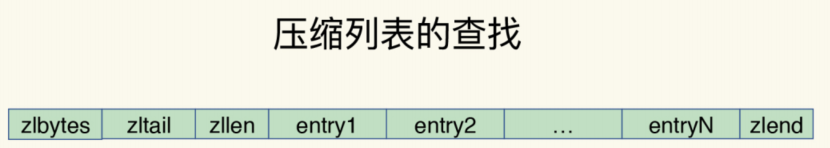

压缩列表：类似于一个数组，数组中的每一个元素都对应保存一个数据。和数组不同的是，压缩列表在表头有三个字段 zlbytes、zltail 和 zllen，分别表示列表长度、列表尾的偏移量和列表中的 entry 个数；压缩列表在表尾还有一个 zlend，表示列表结束。

image-20220912215439186

在压缩列表中，如果我们要查找定位第一个元素和最后一个元素，可以通过表头三个字段的长度直接定位，复杂度是 O(1)。而查找其他元素时，就没有这么高效了，只能逐个查找，此时的复杂度就是 O(N) 了。

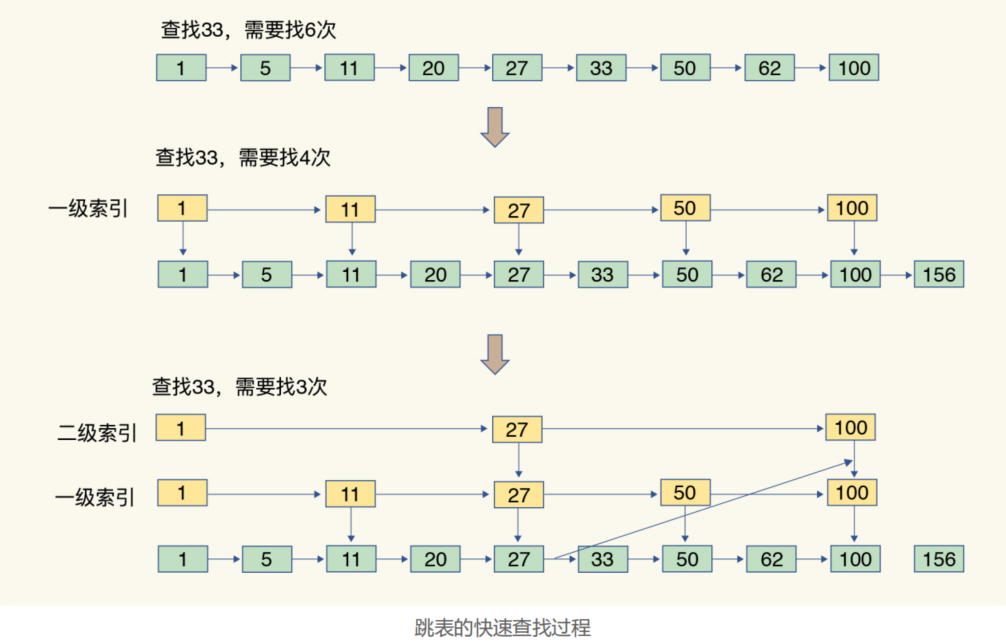

跳表：跳表在链表的基础上，增加了多级索引，通过索引位置的几个跳转，实现数据的快速定位，

image-20220912215609415

如果我们要在链表中查找 33 这个元素，只能从头开始遍历链表，查找 6 次，直到找到 33 为止。此时，复杂度是 O(N)，查找效率很低。

增加一级索引：从第一个元素开始，每两个元素选一个出来作为索引。这些索引再通过指针指向原始的链表。例如，从前两个元素中抽取元素 1 作为一级索引，从第三、四个元素中抽取元素 11 作为一级索引。此时，我们只需要 4 次查找就能定位到元素 33 了。

增加二级索引：从一级索引中，再抽取部分元素作为二级索引。例如，从一级索引中抽取 1、27、100 作为二级索引，二级索引指向一级索引。这样，我们只需要 3 次查找，就能定位到元素 33 了。

整个查找过程就是在多级索引上跳来跳去，最后定位到元素。这也正好符合“跳”表的叫法。当数据量很大时，跳表的查找复杂度就是 O(logN)。

按照查找的时间复杂度对这些数据结构进行分类：

名称 时间复杂度
哈希表 O(1)
跳表 O(logN)
双向链表 O(N)
压缩链表 O(N)
整数数组 O(N)

不同操作的复杂度

集合类型的操作类型很多，有读写单个集合元素的，例如 HGET、HSET，也有操作多个元素的，例如 SADD，还有对整个集合进行遍历操作的，例如 SMEMBERS。这么多操作，它们的复杂度也各不相同。而复杂度的高低又是选择集合类型的重要依据。

单元素操作是基础；范围操作非常耗时；统计操作通常高效；例外情况只有几个。

单元素操作：指每一种集合类型对单个数据实现的增删改查操作。例如，Hash 类型的 HGET、HSET 和 HDEL，Set 类型的 SADD、SREM、SRANDMEMBER 等。这些操作的复杂度由集合采用的数据结构决定，例如，HGET、HSET 和 HDEL 是对哈希表做操作，所以它们的复杂度都是 O(1)；Set 类型用哈希表作为底层数据结构时，它的 SADD、SREM、SRANDMEMBER 复杂度也是 O(1)。
需要注意的是，集合类型支持同时对多个元素进行增删改查，例如 Hash类型的 HMGET 和 HMSET，Set 类型的 SADD 也支持同时增加多个元素。此时，这些操作的复杂度，就是由单个元素操作复杂度和元素个数决定的。例如，HMSET 增加 M 个元素时，复杂度就从 O(1) 变成 O(M) 了。

范围操作：指集合类型中的遍历操作，可以返回集合中的所有数据。比如 Hash类型的 HGETALL 和 Set 类型的 SMEMBERS，或者返回一个范围内的部分数据，比如 List类型的 LRANGE 和 ZSet 类型的 ZRANGE。这类操作的复杂度一般是 O(N)，比较耗时，应该尽量避免。
Redis 从 2.8 版本开始提供了 SCAN 系列操作（包括 HSCAN，SSCAN 和 ZSCAN），这类操作实现了渐进式遍历，每次只返回有限数量的数据。这样一来，相比于HGETALL、SMEMBERS 这类操作来说，就避免了一次性返回所有元素而导致的 Redis 阻塞。

统计操作：集合类型对集合中所有元素个数的记录。例如 LLEN 和 SCARD。这类操作复杂度只有 O(1)，这是因为当集合类型采用压缩列表、双向链表、整数数组这些数据结构时，这些结构中专门记录了元素的个数统计，因此可以高效地完成相关操作。

例外情况：指某些数据结构的特殊记录，例如压缩列表和双向链表都会记录表头和表尾的偏移量。这样一来，对于 List 类型的 LPOP、RPOP、LPUSH、RPUSH 这四个操作来说，它们是在列表的头尾增删元素，这就可以通过偏移量直接定位，所以它们的复杂度也只有 O(1)，可以实现快速操作。

Redis 之所以能快速操作键值对，一方面是因为 O(1) 复杂度的哈希表被广泛使用，包括String、Hash 和 Set，它们的操作复杂度基本由哈希表决定，另一方面，Sorted Set 也采用了 O(logN) 复杂度的跳表。不过，集合类型的范围操作，因为要遍历底层数据结构，复杂度通常是 O(N)。这里的建议是：用其他命令来替代，例如可以用 SCAN 来代替，避免在 Redis 内部产生费时的全集合遍历操作。

对于复杂度较高的 List 类型，它的两种底层实现结构：双向链表和压缩列表的操作复杂度都是 O(N)。因此建议是：因地制宜地使用 List 类型。例如，既然它的 POP/PUSH 效率很高，那么就将它主要用于 FIFO 队列场景，而不是作为一个可以随机读写的集合。

高性能IO模型：单线程 Redis 高性能

Redis 是单线程，主要是指 Redis 的网络 IO 和键值对读写是由一个线程来完成的，这也是 Redis 对外提供键值存储服务的主要流程。但 Redis 的其他功能，比如持久化、异步删除、集群数据同步等，其实是由额外的线程执行的。

Redis采用单线程的原因

需要考虑多线程的开销问题，使用多线程，可以增加系统吞吐率，或是可以增加系统扩展性。对于一个多线程的系统来说，在有合理的资源分配的情况下，可以增加系统中处理请求操作的资源实体，进而提升系统能够同时处理的请求数，即吞吐率。但是，一个关键的瓶颈在于，系统中通常会存在被多线程同时访问的共享资源，比如一个共享的数据结构。当有多个线程要修改这个共享资源时，为了保证共享资源的正确性，就需要有额外的机制进行保证，而这个额外的机制，就会带来额外的开销。

多线程编程模式面临的共享资源的并发访问控制问题。并发访问控制一直是多线程开发中的一个难点问题，如果没有精细的设计，比如说，只是简单地采用一个粗粒度互斥锁，就会出现不理想的结果：即使增加了线程，大部分线程也在等待获取访问共享资源的互斥锁，并行变串行，系统吞吐率并没有随着线程的增加而增加。

采用多线程开发一般会引入同步原语来保护共享资源的并发访问，这也会降低系统代码的易调试性和可维护性。为了避免这些问题，Redis 直接采用了单线程模式。

单线程 Redis 高性能的原因

  • Redis 的大部分操作在内存上完成，再加上它采用了高效的数据结构，例如哈希表和跳表，这是它实现高性能的一个重要原因。
  • Redis 采用了多路复用机制，使其在网络 IO 操作中能并发处理大量的客户端请求，实现高吞吐率。

基本IO模型与阻塞点

以 Get 请求为例，SimpleKV 为了处理一个 Get 请求，需要监听客户端请求（bind/listen），和客户端建立连接（accept），从 socket 中读取请求（recv），解析客户端发送请求（parse），根据请求类型读取键值数据（get），最后给客户端返回结果，即向 socket 中写回数据（send）。

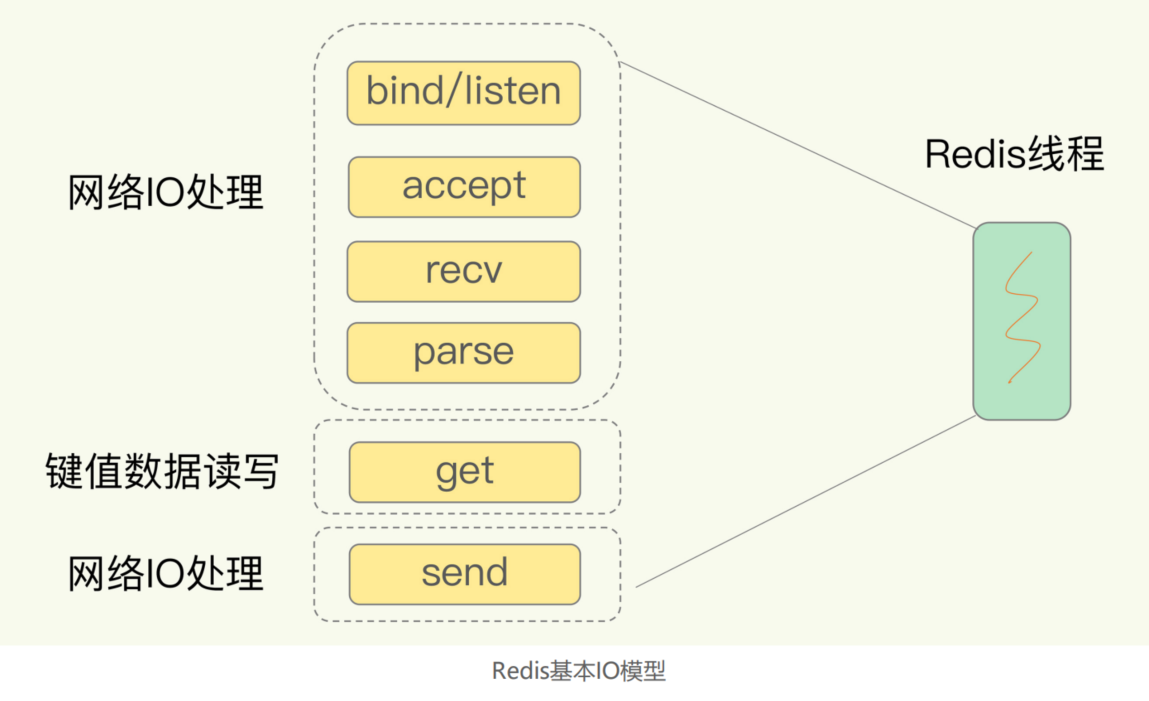

image-20220912221548653

bind/listen、accept、recv、parse 和 send 属于网络 IO 处理，而 get 属于键值数据操作。既然 Redis 是单线程，那么，最基本的一种实现是在一个线程中依次执行上面说的这些操作。

潜在的阻塞点：分别是 **accept() 和 recv()**。当 Redis 监听到一个客户端有连接请求，但一直未能成功建立起连接时，会阻塞在 accept() 函数这里，导致其他客户端无法和 Redis 建立连接。类似的，当 Redis 通过 recv() 从一个客户端读取数据时，如果数据一直没有到达，Redis 也会一直阻塞在 recv()。这就导致 Redis 整个线程阻塞，无法处理其他客户端请求，效率很低。不过，socket 网络模型本身支持非阻塞模式。

非阻塞模式

Socket 网络模型的非阻塞模式设置，主要体现在三个关键的函数调用上。在 socket 模型中，不同操作调用后会返回不同的套接字类型。

  • 首先，socket() 方法会返回主动套接字。
  • 然后，调用 listen() 方法，将主动套接字转化为监听套接字，此时，可以监听来自客户端的连接请求。
  • 最后，调用 accept() 方法接收到达的客户端连接，并返回已连接套接字。

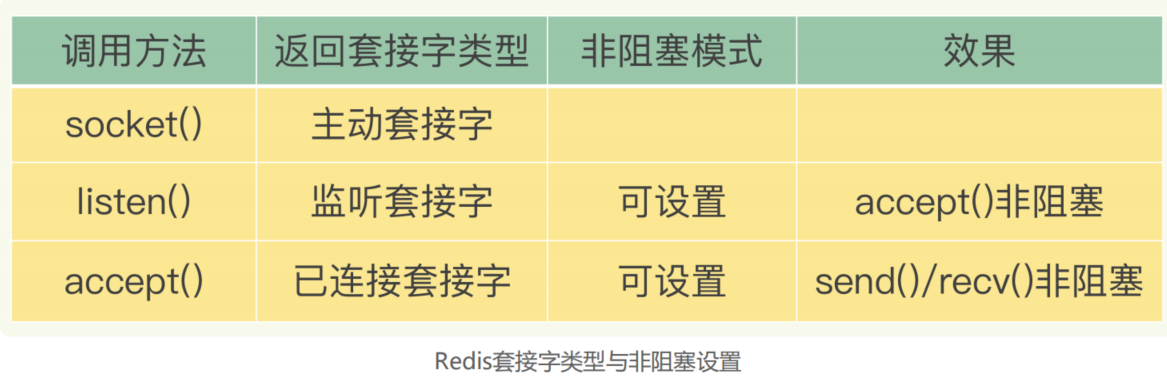

image-20220912221918081

针对监听套接字，我们可以设置非阻塞模式：当 Redis 调用 accept() 但一直未有连接请求到达时，Redis 线程可以返回处理其他操作，而不用一直等待。但是要注意的是，调用 accept() 时，已经存在监听套接字了。

类似的，也可以针对已连接套接字设置非阻塞模式：Redis 调用 recv() 后，如果已连接套接字上一直没有数据到达，Redis 线程同样可以返回处理其他操作。我们也需要有机制继续监听该已连接套接字，并在有数据达到时通知 Redis。

这样才能保证 Redis 线程，既不会像基本 IO 模型中一直在阻塞点等待，也不会导致 Redis无法处理实际到达的连接请求或数据。

基于多路复用的高性能I/O模型

Linux 中的 IO 多路复用机制是指一个线程处理多个 IO 流，就是经常听到的select/epoll 机制。简单来说，在 Redis 只运行单线程的情况下，该机制允许内核中，同时存在多个监听套接字和已连接套接字。内核会一直监听这些套接字上的连接请求或数据请求。一旦有请求到达，就会交给 Redis 线程处理，这就实现了一个 Redis 线程处理多个 IO 流的效果。

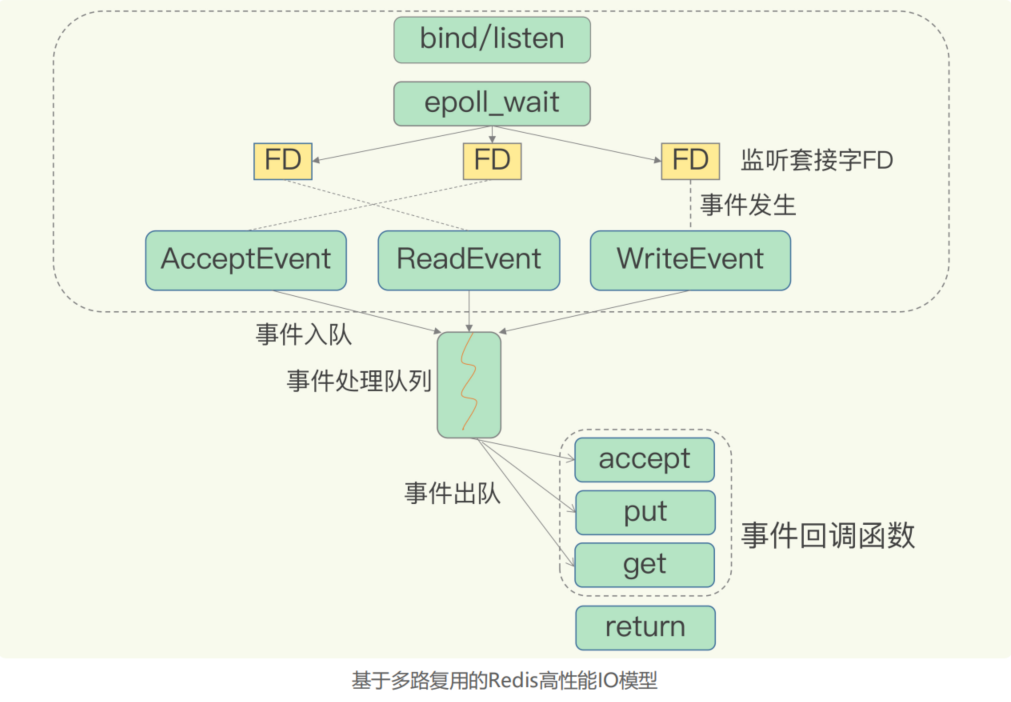

image-20220912222349372

Redis 网络框架调用 epoll 机制，让内核监听这些套接字。此时，Redis 线程不会阻塞在某一个特定的监听或已连接套接字上，也就是说，不会阻塞在某一个特定的客户端请求处理上。正因为此，Redis 可以同时和多个客户端连接并处理请求，从而提升并发性。

为了在请求到达时能通知到 Redis 线程，select/epoll 提供了基于事件的回调机制，即针对不同事件的发生，调用相应的处理函数。select/epoll 一旦监测到 FD 上有请求到达时，就会触发相应的事件。

这些事件会被放进一个事件队列，Redis 单线程对该事件队列不断进行处理。这样一来，Redis 无需一直轮询是否有请求实际发生，这就可以避免造成 CPU 资源浪费。同时，Redis 在对事件队列中的事件进行处理时，会调用相应的处理函数，这就实现了基于事件的回调。因为 Redis 一直在对事件队列进行处理，所以能及时响应客户端请求，提升Redis 的响应性能。

以连接请求和读数据请求为例，两个请求分别对应 Accept 事件和 Read 事件，Redis 分别对这两个事件注册 accept 和 get 回调函数。当 Linux 内核监听到有连接请求或读数据请求时，就会触发 Accept 事件和 Read 事件，此时，内核就会回调 Redis 相应的 accept 和 get 函数进行处理。

Redis 单线程是指它对网络 IO 和数据读写的操作采用了一个线程，而采用单线程的一个核心原因是避免多线程开发的并发控制问题。单线程的 Redis 也能获得高性能，跟多路复用的 IO 模型密切相关，因为这避免了 accept() 和 send()/recv() 潜在的网络 IO 操作阻塞点。

注：2020 年 5 月，Redis 6.0 的稳定版发布了，Redis 6.0 中提出了多线程模型。

AOF日志：Redis避免数据丢失

Redis可以当作缓存使用，因为它把后端数据库中的数据存储在内存中，然后直接从内存中读取数据，响应速度会非常快，但是，这里也有一个绝对不能忽略的问题：一旦服务器宕机，内存中的数据将全部丢失。

很容易想到的一个解决方案是，从后端数据库恢复这些数据，但这种方式存在两个问题：一是，需要频繁访问数据库，会给数据库带来巨大的压力；二是，这些数据是从慢速数据库中读取出来的，性能肯定比不上从 Redis 中读取，导致使用这些数据的应用程序响应变慢。所以，对 Redis 来说，实现数据的持久化，避免从后端数据库中进行恢复，是至关重要的。

Redis 的持久化主要有两大机制：AOF 日志和 RDB 快照。

AOF日志的实现

不同于写前日志（Write Ahead Log, WAL），也就是，在实际写数据前，先把修改的数据记到日志文件中，以便故障时进行恢复。

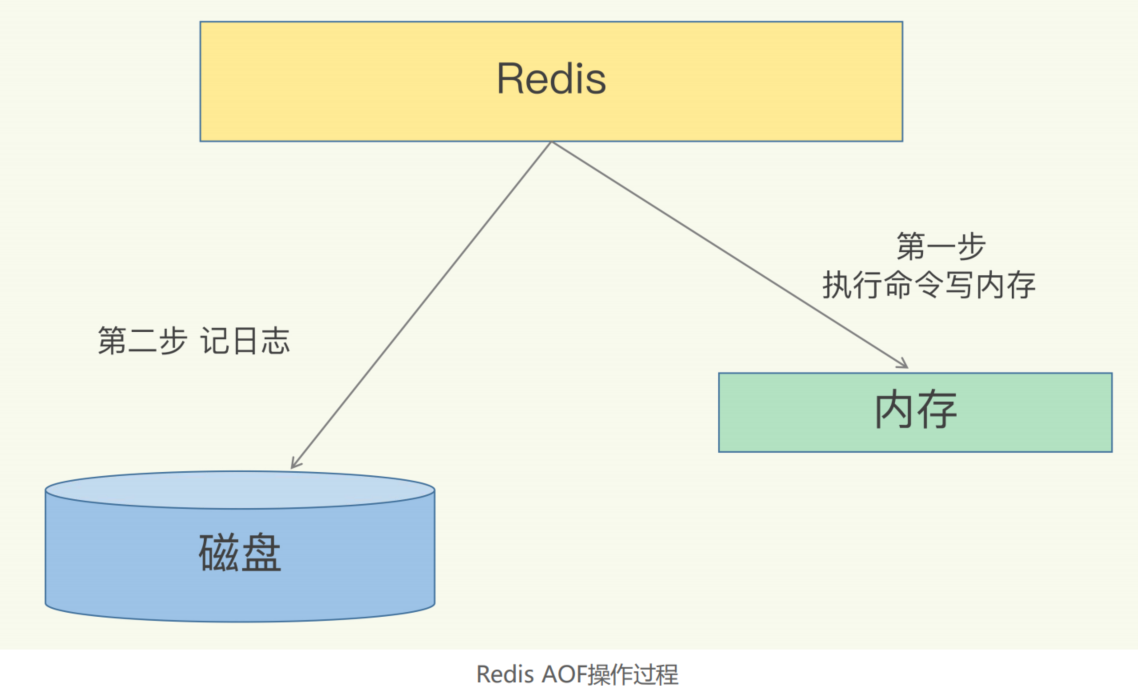

AOF日志正好相反，它是写后日志，“写后”的意思是 Redis 是先执行命令，把数据写入内存，然后才记录日志，如下图所示：

image-20220912233456867

传统数据库的日志，例如 redo log（重做日志），记录的是修改后的数据，而 AOF 里记录的是 Redis 收到的每一条命令，这些命令是以文本形式保存的。

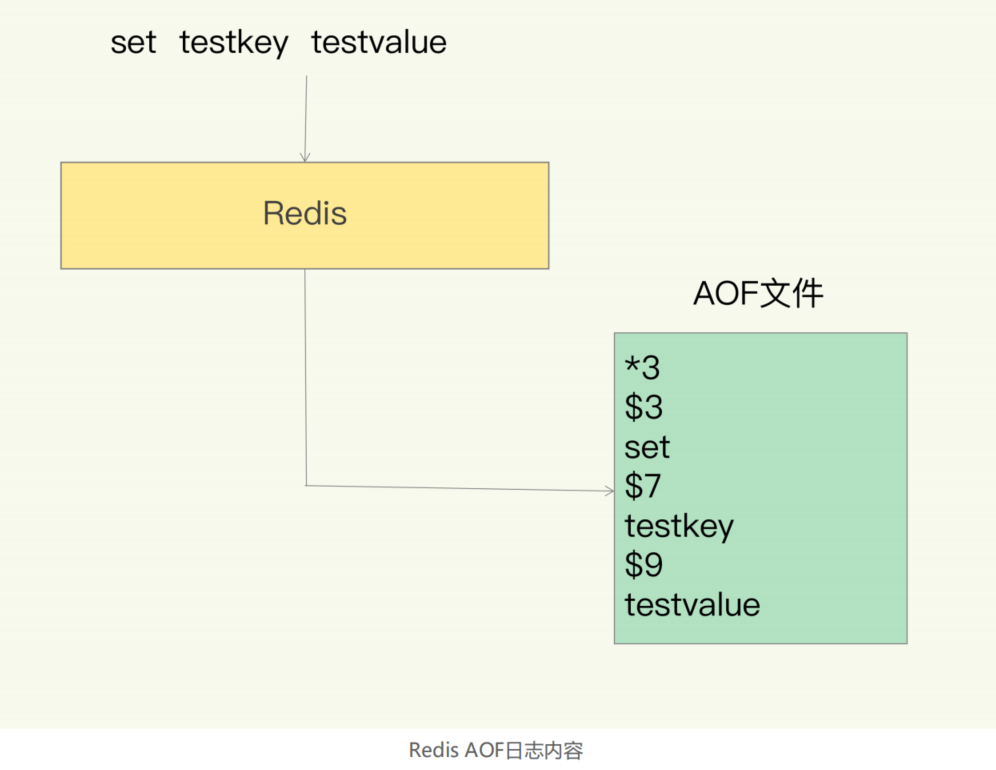

以 Redis 收到“set testkey testvalue”命令后记录的日志为例，看看 AOF 日志的内容。其中，“*3”表示当前命令有三个部分，每部分都是由“$+数字”开头，后面紧跟着具体的命令、键或值。这里，“数字”表示这部分中的命令、键或值一共有多少字节。例如，“$3 set”表示这部分有 3 个字节，也就是“set”命令。

image-20220912233653313

但是，为了避免额外的检查开销，Redis 在向 AOF 里面记录日志的时候，并不会先去对这些命令进行语法检查。所以，如果先记日志再执行命令的话，日志中就有可能记录了错误的命令，Redis 在使用日志恢复数据时，就可能会出错。

而写后日志这种方式，就是先让系统执行命令，只有命令能执行成功，才会被记录到日志中，否则，系统就会直接向客户端报错。所以，Redis 使用写后日志这一方式的一大好处是，可以避免出现记录错误命令的情况。

除此之外，AOF 还有一个好处：它是在命令执行后才记录日志，所以不会阻塞当前的写操作.

不过，AOF 也有两个潜在的风险：

  • 如果刚执行完一个命令，还没有来得及记日志就宕机了，那么这个命令和相应的数据就有丢失的风险。如果此时 Redis 是用作缓存，还可以从后端数据库重新读入数据进行恢复，但是，如果 Redis 是直接用作数据库的话，此时，因为命令没有记入日志，所以就无法用日志进行恢复了。
  • AOF 虽然避免了对当前命令的阻塞，但可能会给下一个操作带来阻塞风险。这是因为，AOF 日志也是在主线程中执行的，如果在把日志文件写入磁盘时，磁盘写压力大，就会导致写盘很慢，进而导致后续的操作也无法执行了。

这两个风险都是和 AOF 写回磁盘的时机相关的。这也就意味着，如果我们能够控制一个写命令执行完后 AOF 日志写回磁盘的时机，这两个风险就解除了。

三种写回策略

AOF 机制给我们提供了三个选择，也就是 AOF 配置项 appendfsync 的三个可选值。

  • Always，同步写回：每个写命令执行完，立马同步地将日志写回磁盘；
  • Everysec，每秒写回：每个写命令执行完，只是先把日志写到 AOF 文件的内存缓冲区，每隔一秒把缓冲区中的内容写入磁盘；
  • No，操作系统控制的写回：每个写命令执行完，只是先把日志写到 AOF 文件的内存缓冲区，由操作系统决定何时将缓冲区内容写回磁盘。

针对避免主线程阻塞和减少数据丢失问题，这三种写回策略都无法做到两全其美。

  • “同步写回”可以做到基本不丢数据，但是它在每一个写命令后都有一个慢速的落盘操作，不可避免地会影响主线程性能；
  • “每秒写回”采用一秒写回一次的频率，避免了“同步写回”的性能开销，虽然减少了对系统性能的影响，但是如果发生宕机，上一秒内未落盘的命令操作仍然会丢失。所以，这只能算是，在避免影响主线程性能和避免数据丢失两者间取了个折中。
  • 虽然“操作系统控制的写回”在写完缓冲区后，就可以继续执行后续的命令，但是落盘的时机已经不在 Redis 手中了，只要 AOF 记录没有写回磁盘，一旦宕机对应的数据就丢失了；

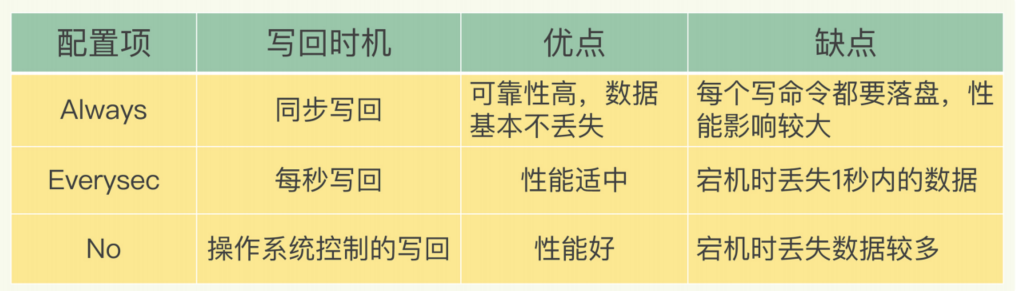

三种策略的写回时机，以及优缺点汇总在了一张表格里：

image-20220912234311901

因此，可以根据系统对高性能和高可靠性的要求，来选择使用哪种写回策略了。总结一下就是：想要获得高性能，就选择 No 策略；如果想要得到高可靠性保证，就选择Always 策略；如果允许数据有一点丢失，又希望性能别受太大影响的话，那么就选择Everysec 策略。

AOF 是以文件的形式在记录接收到的所有写命令。随着接收的写命令越来越多，AOF 文件会越来越大。一定要小心 AOF 文件过大带来的性能问题。主要在于以下三个方面：

  • 文件系统本身对文件大小有限制，无法保存过大的文件；
  • 如果文件太大，之后再往里面追加命令记录的话，效率也会变低；
  • 如果发生宕机，AOF 中记录的命令要一个个被重新执行，用于故障恢复，如果日志文件太大，整个恢复过程就会非常缓慢，这就会影响到 Redis 的正常使用。

因此，需要采取一定的控制手段：AOF 重写机制。

AOF重写机制

AOF 重写机制就是在重写时，Redis 根据数据库的现状创建一个新的 AOF 文件，也就是说，读取数据库中的所有键值对，然后对每一个键值对用一条命令记录它的写入。比如说，当读取了键值对“testkey”: “testvalue”之后，重写机制会记录 set testkey testvalue 这条命令。这样，当需要恢复时，可以重新执行该命令，实现“testkey”: “testvalue”的写入。

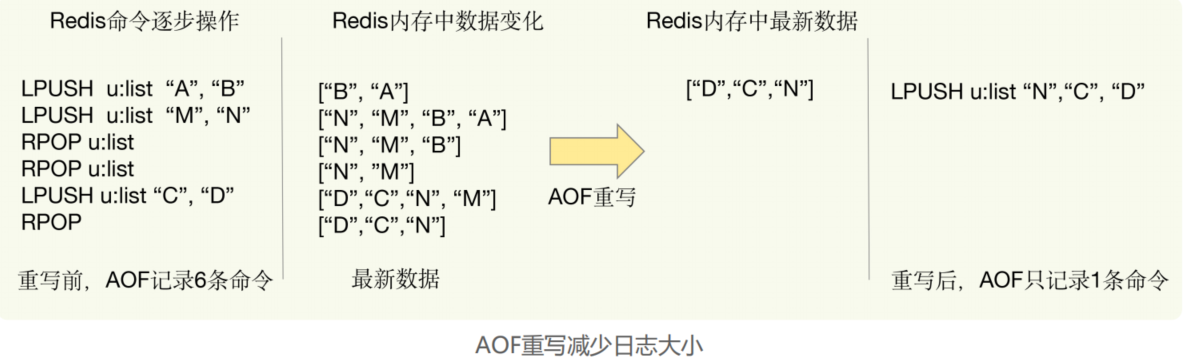

重写机制具有“多变一”功能。所谓的“多变一”，也就是说，旧日志文件中的多条命令，在重写后的新日志中变成了一条命令。

image-20220912234736351

AOF 文件是以追加的方式，逐一记录接收到的写命令的。当一个键值对被多条写命令反复修改时，AOF 文件会记录相应的多条命令。但是，在重写的时候，是根据这个键值对当前的最新状态，为它生成对应的写入命令。这样一来，一个键值对在重写日志中只用一条命令就行了，而且，在日志恢复时，只用执行这条命令，就可以直接完成这个键值对的写入了。

对一个列表先后做了 6 次修改操作后，列表的最后状态是[“D”, “C”, “N”]，此时，只用 LPUSH u:list “N”, “C”, “D”这一条命令就能实现该数据的恢复，这就节省了五条命令的空间。对于被修改过成百上千次的键值对来说，重写能节省的空间当然就更大了。

AOF重写阻塞问题

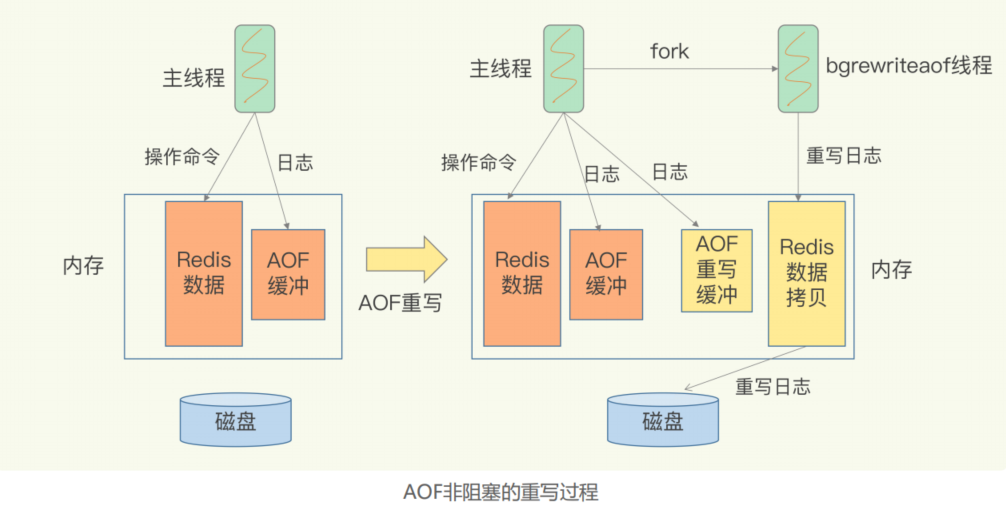

和 AOF 日志由主线程写回不同，重写过程是由后台线程 bgrewriteaof 来完成的，这也是为了避免阻塞主线程，导致数据库性能下降。

重写的过程可以总结为“一个拷贝，两处日志”。“一个拷贝”就是指，每次执行重写时，主线程 fork 出后台的 bgrewriteaof 子进程。此时，fork 会把主线程的内存拷贝一份给 bgrewriteaof 子进程，这里面就包含了数据库的最新数据。然后，bgrewriteaof 子进程就可以在不影响主线程的情况下，逐一把拷贝的数据写成操作，记入重写日志。

“两处日志”：

因为主线程未阻塞，仍然可以处理新来的操作。此时，如果有写操作，第一处日志就是指正在使用的 AOF 日志，Redis 会把这个操作写到它的缓冲区。这样一来，即使宕机了，这个 AOF 日志的操作仍然是齐全的，可以用于恢复。

第二处日志，就是指新的 AOF 重写日志。这个操作也会被写到重写日志的缓冲区。这样，重写日志也不会丢失最新的操作。等到拷贝数据的所有操作记录重写完成后，重写日志记录的这些最新操作也会写入新的 AOF 文件，以保证数据库最新状态的记录。此时，我们就可以用新的 AOF 文件替代旧文件了。

image-20220913102736102

每次 AOF 重写时，Redis 会先执行一个内存拷贝，用于重写；然后，使用两个日志保证在重写过程中，新写入的数据不会丢失。而且，因为 Redis 采用额外的线程进行数据重写，所以，这个过程并不会阻塞主线程。

RDB内存快照

用 AOF 方法进行故障恢复的时候，需要逐一把操作日志都执行一遍。如果操作日志非常多，Redis 就会恢复得很缓慢，影响到正常使用。既可以保证可靠性，还能在宕机时实现快速恢复的一种持久化方法：内存快照。所谓内存快照，就是指内存中的数据在某一个时刻的状态记录。这就类似于照片，当你给朋友拍照时，一张照片就能把朋友一瞬间的形象完全记下来。

对 Redis 来说，它实现类似照片记录效果的方式，就是把某一时刻的状态以文件的形式写到磁盘上，也就是快照。这样一来，即使宕机，快照文件也不会丢失，数据的可靠性也得到了保证。这个快照文件就称为 RDB 文件，RDB 就是 Redis DataBase 的缩写。

和 AOF 相比，RDB 记录的是某一时刻的数据，并不是操作，所以，在做数据恢复时，可以直接把 RDB 文件读入内存，很快地完成恢复。但这也存在新的问题：

  • 对哪些数据做快照？这关系到快照的执行效率问题；
  • 做快照时，数据还能被增删改吗？这关系到 Redis 是否被阻塞，能否同时正常处理请求。

给哪些内存数据做快照

Redis 的数据都在内存中，为了提供所有数据的可靠性保证，它执行的是全量快照，也就是说，把内存中的所有数据都记录到磁盘中，这就类似于给 100 个人拍合影，把每一个人都拍进照片里。这样做的好处是，一次性记录了所有数据，一个都不少。给内存的全量数据做快照，把它们全部写入磁盘也会花费很多时间。而且，全量数据越多，RDB 文件就越大，往磁盘上写数据的时间开销就越大。

Redis 提供了两个命令来生成 RDB 文件，分别是 save 和 bgsave：

  • save：在主线程中执行，会导致阻塞；
  • bgsave：创建一个子进程，专门用于写入 RDB 文件，避免了主线程的阻塞，这也是Redis RDB 文件生成的默认配置。

可以通过 bgsave 命令来执行全量快照，这既提供了数据的可靠性保证，也避免了对 Redis 的性能影响。

快照时数据能否修改

在对内存数据做快照时，如果数据能被修改，那就意味着 Redis 还能正常处理写操作。否则，所有写操作都得等到快照完了才能执行，性能一下子就降低了。

可以用 bgsave 避免阻塞，但是，避免阻塞和正常处理写操作并不是一回事。此时，主线程的确没有阻塞，可以正常接收请求，但是，为了保证快照完整性，它只能处理读操作，因为不能修改正在执行快照的数据。为了快照而暂停写操作，肯定是不能接受的。Redis 借助操作系统提供的写时复制技术（Copy-On-Write, COW），在执行快照的同时，正常处理写操作。

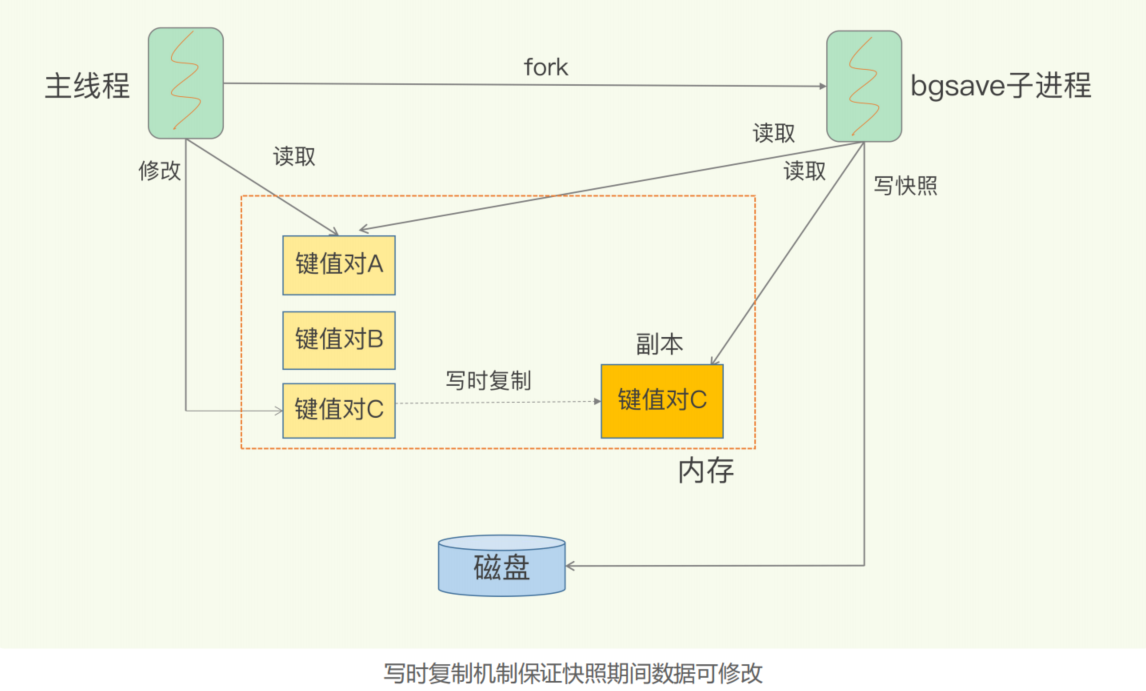

image-20220913104541648

bgsave 子进程是由主线程 fork 生成的，可以共享主线程的所有内存数据。bgsave 子进程运行后，开始读取主线程的内存数据，并把它们写入 RDB 文件。此时，如果主线程对这些数据也都是读操作（例如图中的键值对 A），那么，主线程和 bgsave 子进程相互不影响。但是，如果主线程要修改一块数据（例如图中的键值对 C），那么，这块数据就会被复制一份，生成该数据的副本。然后，bgsave 子进程会把这个副本数据写入 RDB 文件，而在这个过程中，主线程仍然可以直接修改原来的数据。

这既保证了快照的完整性，也允许主线程同时对数据进行修改，避免了对正常业务的影响。

Redis 使用 bgsave 对当前内存中的所有数据做快照，这个操作是子进程在后台完成的，这就允许主线程同时可以修改数据。

多久做一次快照

虽然 bgsave 执行时不阻塞主线程，但是，如果频繁地执行全量快照，也会带来两方面的开销。

  • 频繁将全量数据写入磁盘，会给磁盘带来很大压力，多个快照竞争有限的磁盘带宽，前一个快照还没有做完，后一个又开始做了，易造成恶性循环。
  • bgsave 子进程需要通过 fork 操作从主线程创建出来。虽然，子进程在创建后不会再阻塞主线程，但是，fork 这个创建过程本身会阻塞主线程，而且主线程的内存越大，阻塞时间越长。如果频繁 fork 出 bgsave 子进程，这就会频繁阻塞主线程了。

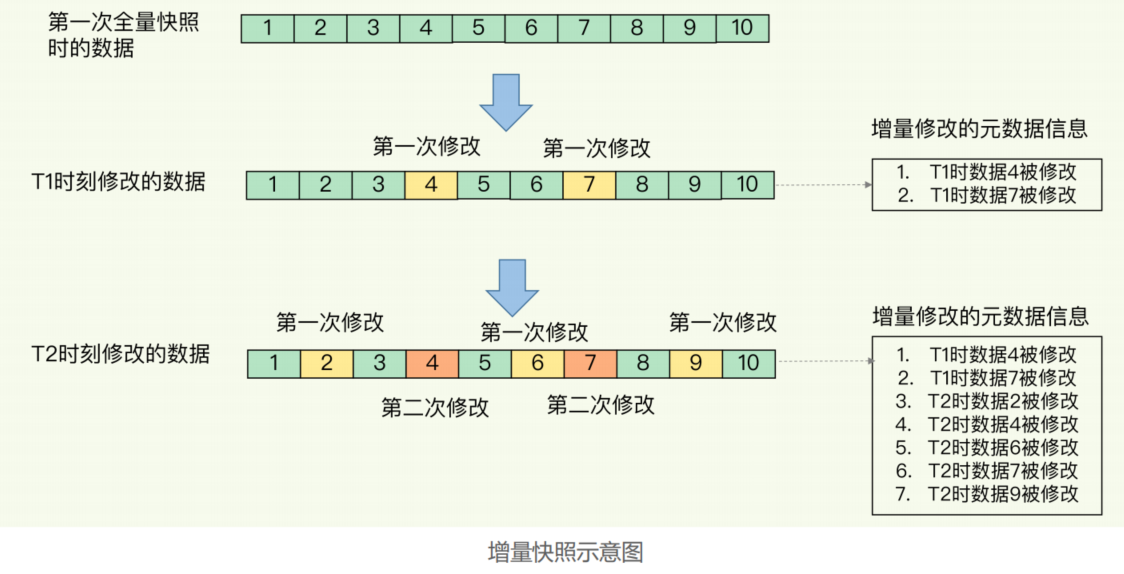

解决方法：可以做增量快照，做了一次全量快照后，后续的快照只对修改的数据进行快照记录，这样可以避免每次全量快照的开销。前提是，需要记住哪些数据被修改了。需要使用额外的元数据信息去记录哪些数据被修改了，这会带来额外的空间开销问题。

image-20220913110310966

能利用 RDB 的快速恢复，又能以较小的开销做到尽量少丢数据的方法：Redis 4.0 中提出了一个混合使用 AOF 日志和内存快照的方法。简单来说，内存快照以一定的频率执行，在两次快照之间，使用 AOF 日志记录这期间的所有命令操作。

这样一来，快照不用很频繁地执行，这就避免了频繁 fork 对主线程的影响。而且，AOF日志也只用记录两次快照间的操作，也就是说，不需要记录所有操作了，因此，就不会出现文件过大的情况了，也可以避免重写开销。

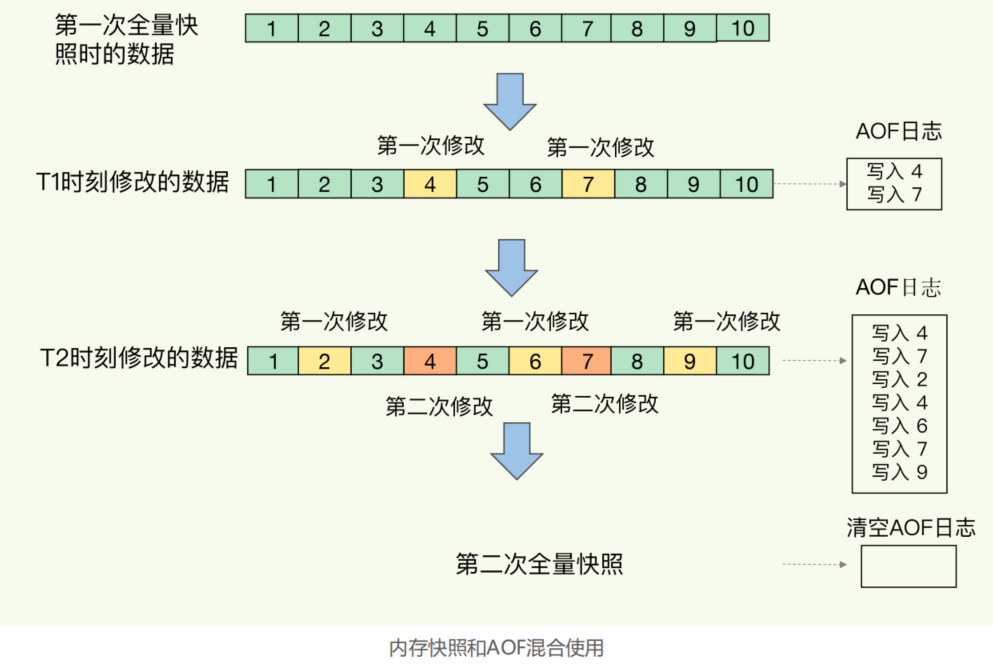

image-20220913110602610

T1 和 T2 时刻的修改，用 AOF 日志记录，等到第二次做全量快照时，就可以清空 AOF 日志，因为此时的修改都已经记录到快照中了，恢复时就不再用日志了。

  • 内存快照的优势：可以快速恢复数据库，也就是只需要把 RDB 文件直接读入内存，这就避免了 AOF 需要顺序、逐一重新执行操作命令带来的低效性能问题。

  • 内存快照的局限性：它拍的是一张内存的“大合影”，不可避免地会耗时耗力。虽然，Redis 设计了 bgsave 和写时复制方式，尽可能减少了内存快照对正常读写的影响，但是，频繁快照仍然是不太能接受的。

  • 最优解：混合使用 RDB 和 AOF，正好可以取两者之长，避两者之短，以较小的性能开销保证数据可靠性和性能。

关于 AOF 和 RDB 的选择问题有三点：

  • 数据不能丢失时，内存快照和 AOF 的混合使用是一个很好的选择；
  • 如果允许分钟级别的数据丢失，可以只使用 RDB；
  • 如果只用 AOF，优先使用 everysec 的配置选项，因为它在可靠性和性能之间取了一个平衡。

数据同步：主从库实现数据一致

Redis 具有高可靠性体现在两方面：

  • 数据尽量少丢失。AOF 和 RDB 保证了前者；

  • 服务尽量少中断。Redis 的做法是增加副本冗余量，将一份数据同时保存在多个实例上。即使有一个实例出现了故障，需要过一段时间才能恢复，其他实例也可以对外提供服务，不会影响业务使用。

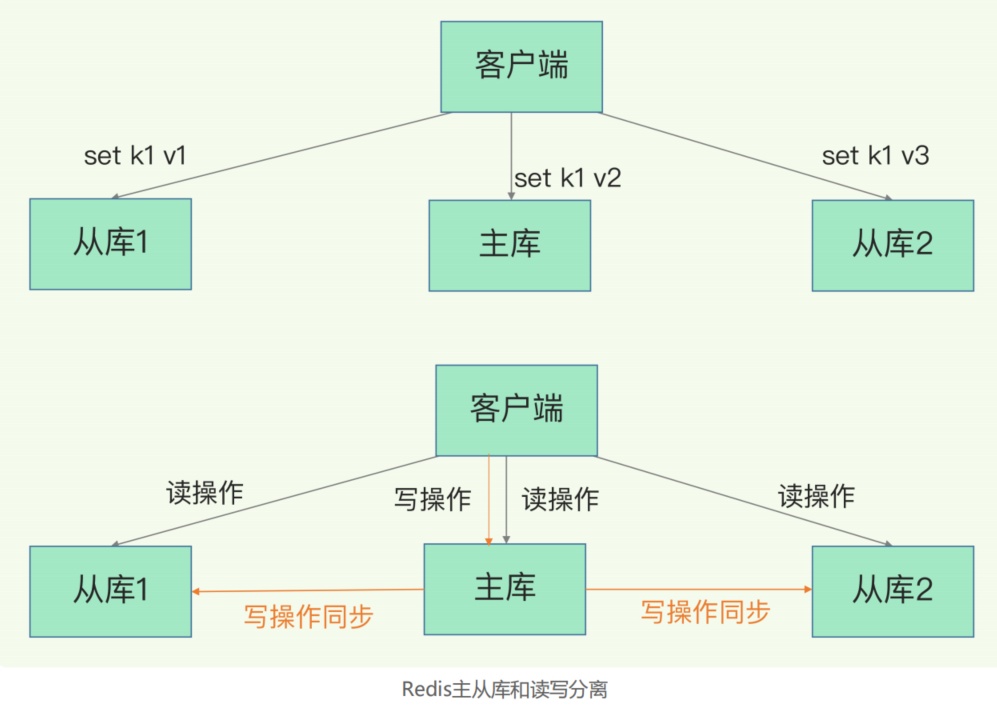

Redis 提供了主从库模式，以保证数据副本的一致，主从库之间采用的是读写分离的方式。

  • 读操作：主库、从库都可以接收；
  • 写操作：首先到主库执行，然后，主库将写操作同步给从库。
image-20220913111545067

如果在不同的实例上执行，而且保持这个数据在三个实例上一致，就要涉及到加锁、实例间协商是否完成修改等一系列操作，但这会带来巨额的开销，当然是不太能接受的。而主从库模式一旦采用了读写分离，所有数据的修改只会在主库上进行，不用协调三个实例。主库有了最新的数据后，会同步给从库，这样，主从库的数据就是一致的。

主从库同步的基本原理，总结有三种模式：

  • 全量复制
  • 基于长连接的命令传播
  • 增量复制

主从库的第一次同步（全量复制）

当我们启动多个 Redis 实例的时候，它们相互之间就可以通过 replicaof（Redis 5.0 之前使用 slaveof）命令形成主库和从库的关系，之后会按照三个阶段完成数据的第一次同步。

例如，现在有实例 1（ip：172.16.19.3）和实例 2（ip：172.16.19.5），在实例 2 上执行以下这个命令后，实例 2 就变成了实例 1 的从库，并从实例 1 上复制数据：

1
replicaof 172.16.19.3 6379
image-20220913112220438

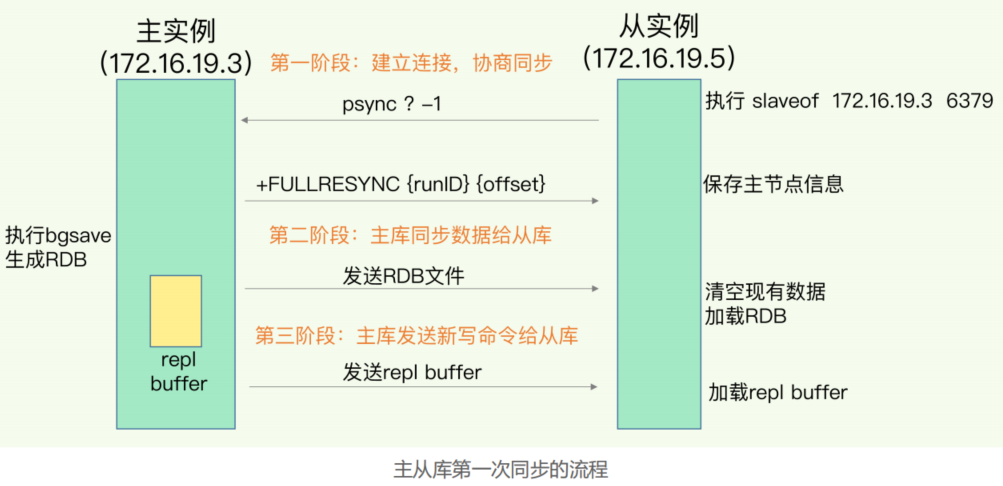

主从库间数据第一次同步的三个阶段：

  • 第一阶段：主从库间建立连接、协商同步的过程，主要是为全量复制做准备。从库和主库建立起连接，并告诉主库即将进行同步，主库确认回复后，主从库间就可以开始同步了。
    具体来说，从库给主库发送 psync 命令，表示要进行数据同步，主库根据这个命令的参数来启动复制。psync 命令包含了主库的 runID 和复制进度 offset 两个参数。

    • runID，是每个 Redis 实例启动时都会自动生成的一个随机 ID，用来唯一标记这个实例。当从库和主库第一次复制时，因为不知道主库的 runID，所以将 runID 设为“？”。
    • offset，此时设为 -1，表示第一次复制。

    主库收到 psync 命令后，会用 FULLRESYNC 响应命令带上两个参数：主库 runID 和主库目前的复制进度 offset，返回给从库。从库收到响应后，会记录下这两个参数。注意：FULLRESYNC 响应表示第一次复制采用的全量复制，也就是说，主库会把当前所有的数据都复制给从库。

  • 第二阶段：主库将所有数据同步给从库。从库收到数据后，在本地完成数据加载。这个过程依赖于内存快照生成的 RDB 文件。
    具体来说，主库执行 bgsave 命令，生成 RDB 文件，接着将文件发给从库。从库接收到RDB 文件后，会先清空当前数据库，然后加载 RDB 文件。这是因为从库在通过 replicaof 命令开始和主库同步前，可能保存了其他数据。为了避免之前数据的影响，从库需要先把当前数据库清空。

    在主库将数据同步给从库的过程中，主库不会被阻塞，仍然可以正常接收请求。否则，Redis 的服务就被中断了。但是，这些请求中的写操作并没有记录到刚刚生成的 RDB 文件中。为了保证主从库的数据一致性，主库会在内存中用专门的 replication buffer，记录 RDB 文件生成后收到的所有写操作。

  • 第三阶段：主库会把第二阶段执行过程中新收到的写命令，再发送给从库。
    具体的操作是，当主库完成 RDB 文件发送后，就会把此时 replication buffer 中的修改操作发给从库，从库再重新执行这些操作。这样一来，主从库就实现同步了。

主从级联模式

一次全量复制中，对于主库来说，需要完成两个耗时的操作：生成 RDB 文件和传输 RDB 文件。

如果从库数量很多，而且都要和主库进行全量复制的话，就会导致主库忙于 fork 子进程生成 RDB 文件，进行数据全量同步。fork 这个操作会阻塞主线程处理正常请求，从而导致主库响应应用程序的请求速度变慢。此外，传输 RDB 文件也会占用主库的网络带宽，同样会给主库的资源使用带来压力。

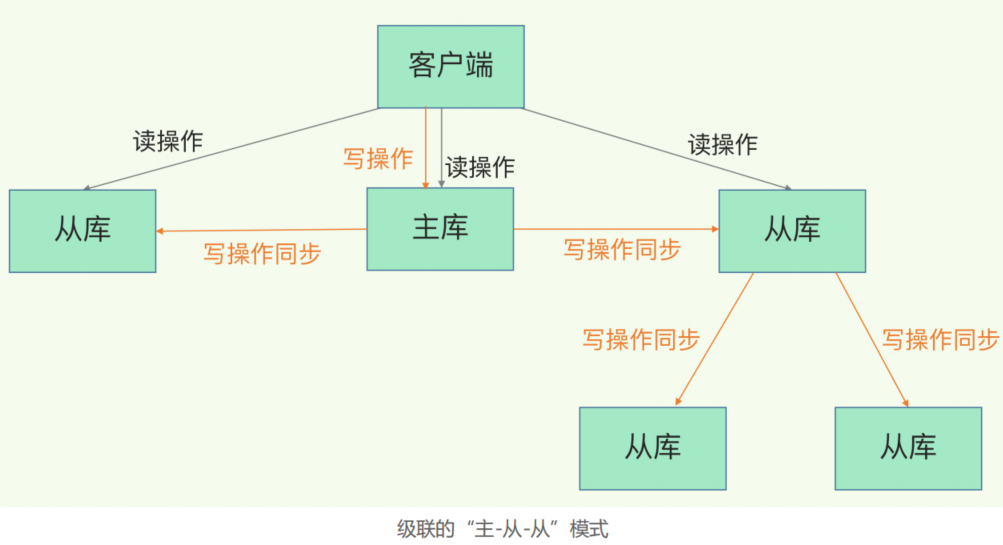

解决方法：“主 - 从 - 从”模式。分担主库压力。

在刚才的主从库模式中，所有的从库都是和主库连接，所有的全量复制也都是和主库进行的。可以通过“主 - 从 - 从”模式将主库生成 RDB 和传输 RDB 的压力，以级联的方式分散到从库上。

简单来说，我们在部署主从集群的时候，可以手动选择一个从库（比如选择内存资源配置较高的从库），用于级联其他的从库。然后，我们可以再选择一些从库（例如三分之一的从库），在这些从库上执行如下命令，让它们和刚才所选的从库，建立起主从关系。

1
replicaof 所选从库的IP 6379

这样一来，这些从库就会知道，在进行同步时，不用再和主库进行交互了，只要和级联的从库进行写操作同步就行了，这就可以减轻主库上的压力，如下图所示：

image-20220913113401065

一旦主从库完成了全量复制，它们之间就会一直维护一个网络连接，主库会通过这个连接将后续陆续收到的命令操作再同步给从库，这个过程也称为基于长连接的命令传播，可以避免频繁建立连接的开销。不过存在风险点，最常见的就是网络断连或阻塞。如果网络断连，主从库之间就无法进行命令传播了，从库的数据自然也就没办法和主库保持一致了，客户端就可能从从库读到旧数据。

主从库间网络断联（增量复制）

在 Redis 2.8 之前，如果主从库在命令传播时出现了网络闪断，那么，从库就会和主库重新进行一次全量复制，开销非常大。

从 Redis 2.8 开始，网络断了之后，主从库会采用增量复制的方式继续同步。它和全量复制的不同：全量复制是同步所有数据，而增量复制只会把主从库网络断连期间主库收到的命令，同步给从库。

此时主从库之间保持同步，需要 repl_backlog_buffer 缓冲区。当主从库断连后，主库会把断连期间收到的写操作命令，写入 replication buffer，同时也会把这些操作命令也写入 repl_backlog_buffer 这个缓冲区。

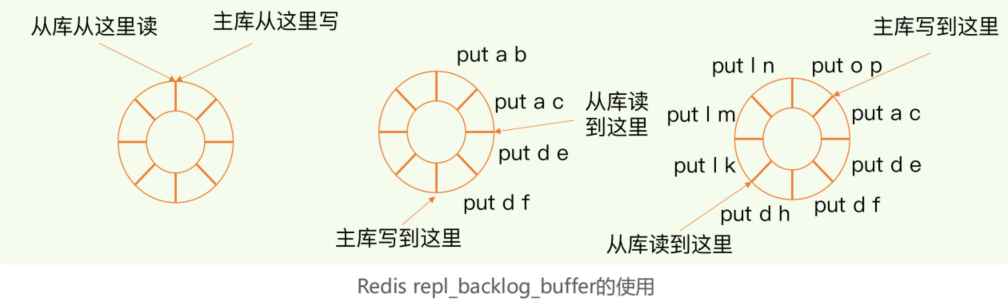

repl_backlog_buffer 是一个环形缓冲区，主库会记录自己写到的位置，从库则会记录自己已经读到的位置。

刚开始的时候，主库和从库的写读位置在一起，二者起始位置相同。随着主库不断接收新的写操作，它在缓冲区中的写位置会逐步偏离起始位置，对主库来说，对应的偏移量就是 master_repl_offset。同样，从库在复制完写操作命令后，它在缓冲区中的读位置也开始逐步偏移刚才的起始位置，此时，从库已复制的偏移量 slave_repl_offset 也在不断增加。正常情况下，这两个偏移量基本相等。

image-20220913114021244

主从库的连接恢复之后，从库首先会给主库发送 psync 命令，并把自己当前的slave_repl_offset 发给主库，主库会判断自己的 master_repl_offset 和 slave_repl_offset 之间的差距。在网络断连阶段，主库可能会收到新的写操作命令，所以，一般来说，master_repl_offset 会大于 slave_repl_offset。此时，主库只用把 master_repl_offset 和 slave_repl_offset 之间的命令操作同步给从库就行。

示意图中，主库和从库之间相差了 put d e 和 put d f 两个操作，在增量复制时，主库只需要把它们同步给从库。

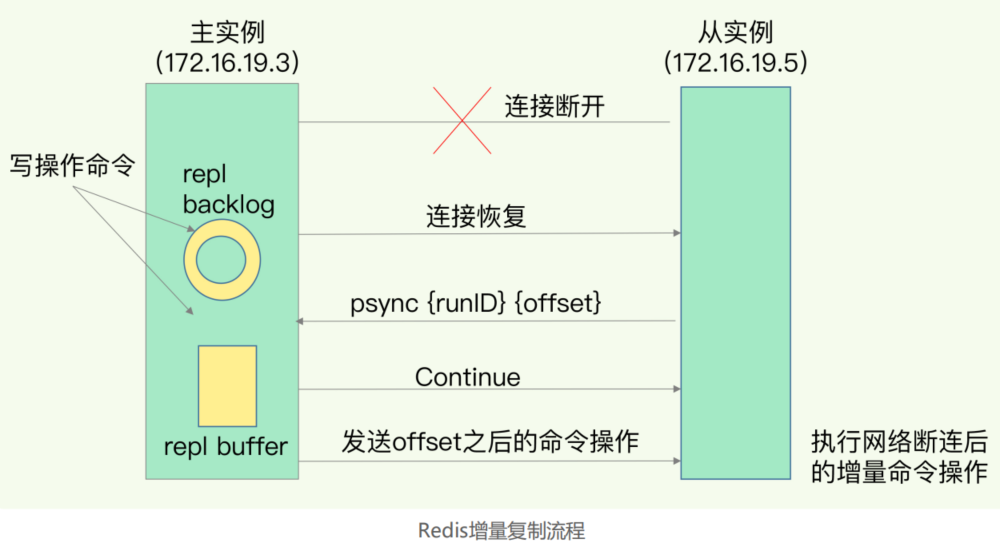

增量复制的流程：

image-20220913114257379

因为 repl_backlog_buffer 是一个环形缓冲区，所以在缓冲区写满后，主库会继续写入，此时，就会覆盖掉之前写入的操作。如果从库的读取速度比较慢，就有可能导致从库还未读取的操作被主库新写的操作覆盖了，这会导致主从库间的数据不一致。

为避免这一情况，一般而言，可以调整 repl_backlog_size 这个参数。这个参数和所需的缓冲空间大小有关。缓冲空间的计算公式是：缓冲空间大小 = 主库写入命令速度 * 操作大小 - 主从库间网络传输命令速度 * 操作大小。在实际应用中，考虑到可能存在一些突发的请求压力，我们通常需要把这个缓冲空间扩大一倍，即 repl_backlog_size = 缓冲空间大小 * 2，这也就是 repl_backlog_size 的最终值。

例如，如果主库每秒写入 2000 个操作，每个操作的大小为 2KB，网络每秒能传输 1000 个操作，那么，有 1000 个操作需要缓冲起来，这就至少需要 2MB 的缓冲空间。否则，新写的命令就会覆盖掉旧操作了。为了应对可能的突发压力，最终把repl_backlog_size 设为 4MB。

这样一来，增量复制时主从库的数据不一致风险就降低了。不过，如果并发请求量非常大，连两倍的缓冲空间都存不下新操作请求的话，此时，主从库数据仍然可能不一致。

针对这种情况，一方面，你可以根据 Redis 所在服务器的内存资源再适当增加repl_backlog_size 值，比如说设置成缓冲空间大小的 4 倍，另一方面，你可以考虑使用切片集群来分担单个主库的请求压力。

哨兵机制

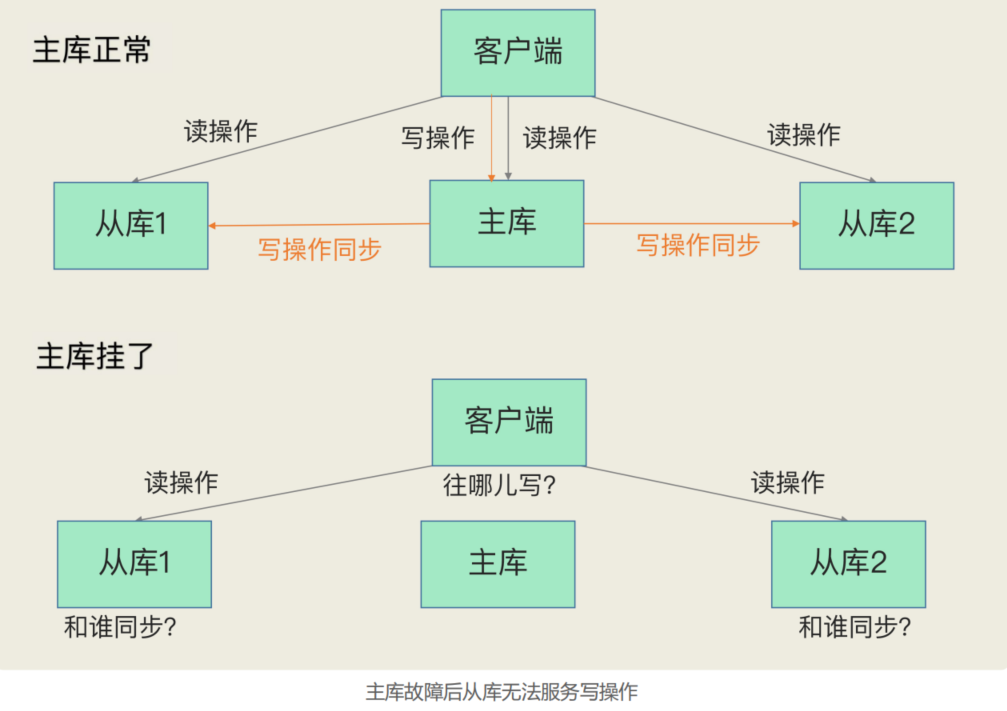

如果主库发生故障，会直接影响从库的同步，因为从库没有相应的主库可以进行数据复制操作了。一旦有写操作请求了，按照主从库模式下的读写分离要求，需要由主库来完成写操作。此时，也没有实例可以来服务客户端的写操作请求：

image-20220913164525577

如果主库挂了，我们就需要运行一个新主库，比如说把一个从库切换为主库，把它当成主库。涉及三个问题：

  • 主库真的挂了吗？
  • 该选择哪个从库作为主库？
  • 怎么把新主库的相关信息通知给从库和客户端呢？

解决方法：哨兵机制。在 Redis 主从集群中，哨兵机制是实现主从库自动切换的关键机制，它有效地解决了主从复制模式下故障转移的这三个问题。

哨兵机制的基本流程

哨兵其实就是一个运行在特殊模式下的 Redis 进程，主从库实例运行的同时，它也在运行。

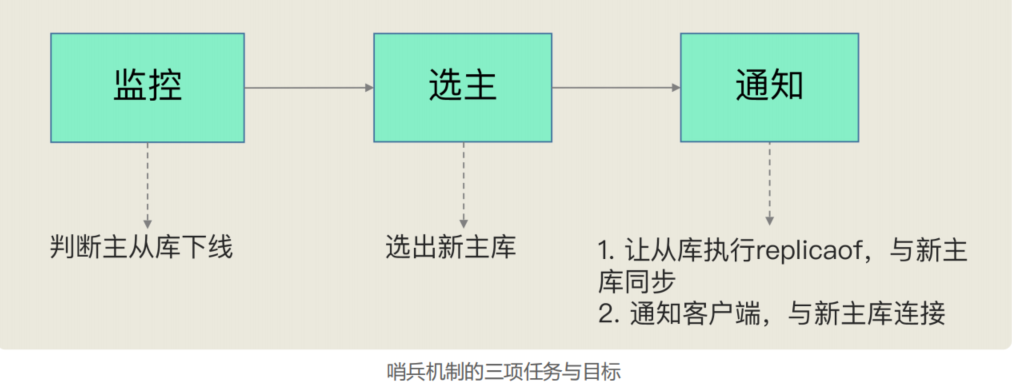

哨兵主要负责的就是三个任务：监控、选主（选择主库）和通知。

  • 监控：哨兵进程在运行时，周期性地给所有的主从库发送 PING 命令，检测它们是否仍然在线运行。如果从库没有在规定时间内响应哨兵的 PING 命令，哨兵就会把它标记为“下线状态”；
  • 选择主库：如果主库也没有在规定时间内响应哨兵的 PING 命令，哨兵就会判定主库下线，然后开始自动切换主库的流程。主库挂了以后，哨兵就需要从很多个从库里，按照一定的规则选择一个从库实例，把它作为新的主库。
  • 通知：在执行通知任务时，哨兵会把新主库的连接信息发给其他从库，让它们执行 replicaof 命令，和新主库建立连接，并进行数据复制。同时，哨兵会把新主库的连接信息通知给客户端，让它们把请求操作发到新主库上。
image-20220913165106203

主观下线与客观下线

主观下线：哨兵进程会使用 PING 命令检测它自己和主、从库的网络连接情况，用来判断实例的状态。如果哨兵发现主库或从库对 PING 命令的响应超时了，那么，哨兵就会先把它标记为“主观下线”。

如果检测的是从库，那么，哨兵简单地把它标记为“主观下线”就行了，因为从库的下线影响一般不太大，集群的对外服务不会间断。

如果检测的是主库，那么，哨兵还不能简单地把它标记为“主观下线”，开启主从切换。因为很有可能存在这么一个情况：那就是哨兵误判了，其实主库并没有故障。可是，一旦启动了主从切换，后续的选主和通知操作都会带来额外的计算和通信开销。为了避免这些不必要的开销，要特别注意误判的情况。

误判一般会发生在集群网络压力较大、网络拥塞，或者是主库本身压力较大的情况下。

哨兵机制通常会采用多实例组成的集群模式进行部署，这也被称为哨兵集群。引入多个哨兵实例一起来判断，就可以避免单个哨兵因为自身网络状况不好，而误判主库下线的情况。同时，多个哨兵的网络同时不稳定的概率较小，由它们一起做决策，误判率也能降低。

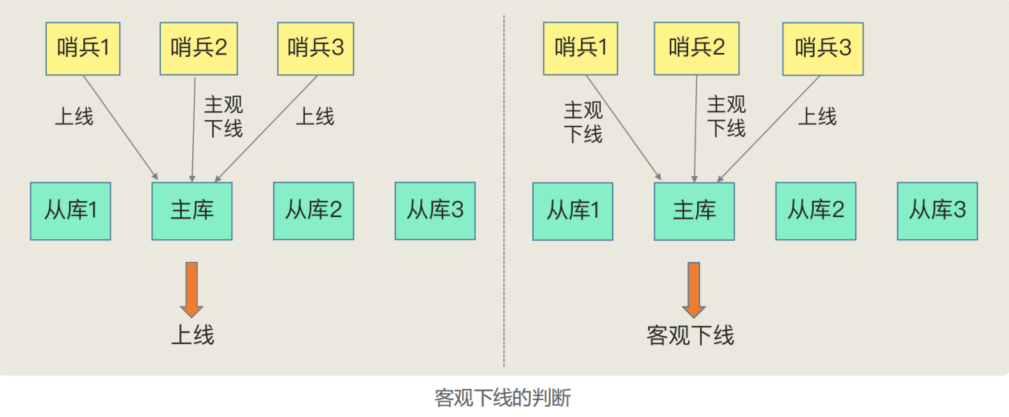

客观下线：在判断主库是否下线时，不能由一个哨兵说了算，只有大多数的哨兵实例，都判断主库已经“主观下线”了，主库才会被标记为“客观下线”，这个叫法也是表明主库下线成为一个客观事实了。这个判断原则就是：少数服从多数。同时，这会进一步触发哨兵开始主从切换流程。

image-20220913165536398

简单来说，“客观下线”的标准就是，当有 N 个哨兵实例时，最好要有 N/2 + 1 个实例判断主库为“主观下线”，才能最终判定主库为“客观下线”。这样一来，就可以减少误判的概率，也能避免误判带来的无谓的主从库切换。（当然，有多少个实例做出“主观下线”的判断才可以，可以由 Redis 管理员自行设定）。

如何选定新主库

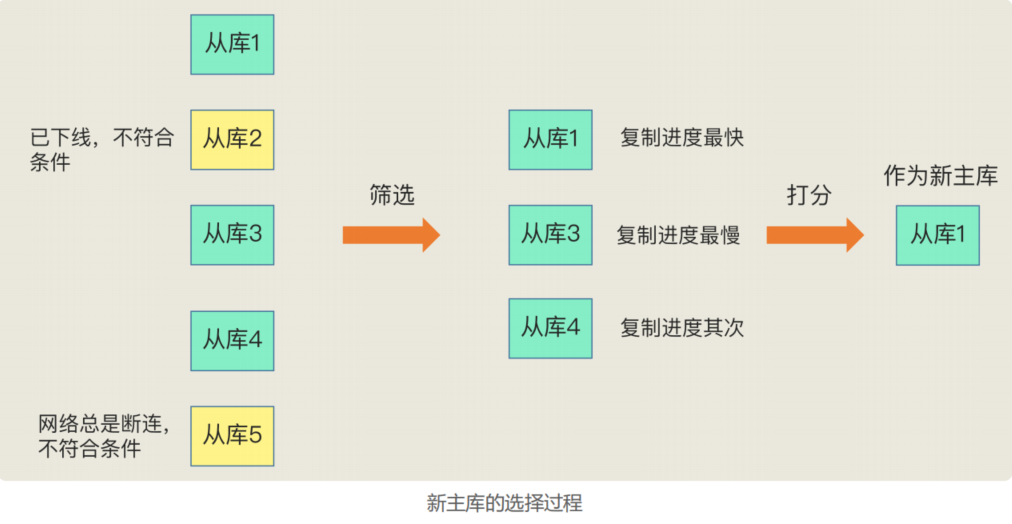

可以把哨兵选择新主库的过程称为“筛选 + 打分”。在多个从库中，先按照一定的筛选条件，把不符合条件的从库去掉。然后，我们再按照一定的规则，给剩下的从库逐个打分，将得分最高的从库选为新主库：

image-20220913165745510

筛选条件：

一般情况下，我们肯定要先保证所选的从库仍然在线运行。不过，在选主时从库正常在线，这只能表示从库的现状良好，并不代表它就是最适合做主库的。在选主时，除了要检查从库的当前在线状态，还要判断它之前的网络连接状态。如果从库总是和主库断连，而且断连次数超出了一定的阈值，我们就有理由相信，这个从库的网络状况并不是太好，就可以把这个从库筛掉了。

具体判断：使用配置项 down-after-milliseconds * 10。其中，down-after-milliseconds 是我们认定主从库断连的最大连接超时时间。如果在 down-after-milliseconds 毫秒内，主从节点都没有通过网络联系上，我们就可以认为主从节点断连了。如果发生断连的次数超过了 10 次，就说明这个从库的网络状况不好，不适合作为新主库。

分别按照三个规则依次进行三轮打分，从库优先级、从库复制进度以及从库 ID 号。只要在某一轮中，有从库得分最高，那么它就是主库了，选主过程到此结束。如果没有出现得分最高的从库，那么就继续进行下一轮。

  • 第一轮：优先级最高的从库得分高。用户可以通过 slave-priority 配置项，给不同的从库设置不同优先级。比如，你有两个从库，它们的内存大小不一样，你可以手动给内存大的实例设置一个高优先级。在选主时，哨兵会给优先级高的从库打高分，如果有一个从库优先级最高，那么它就是新主库了。如果从库的优先级都一样，那么哨兵开始第二轮打分。

  • 第二轮：和旧主库同步程度最接近的从库得分高。如果选择和旧主库同步最接近的那个从库作为主库，那么，这个新主库上就有最新的数据。

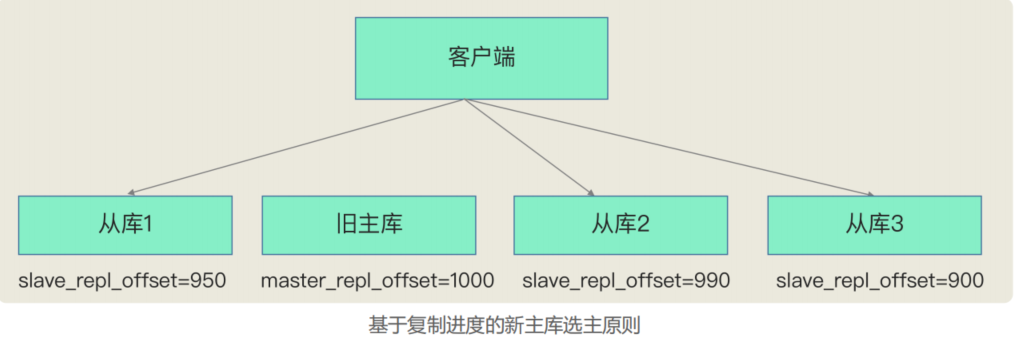

    判断从库和旧主库间的同步进度：主从库同步时有个命令传播的过程。在这个过程中，主库会用master_repl_offset 记录当前的最新写操作在 repl_backlog_buffer 中的位置，而从库会用 slave_repl_offset 这个值记录当前的复制进度。此时，我们想要找的从库，它的 slave_repl_offset 需要最接近 master_repl_offset。如果在所有从库中，有从库的 slave_repl_offset 最接近 master_repl_offset，那么它的得分就最高，可以作为新主库。

    image-20220913233528320

    旧主库的 master_repl_offset 是 1000，从库 1、2 和 3 的 slave_repl_offset 分别是 950、990 和 900，那么，从库 2 就应该被选为新主库。如果有两个从库的 slave_repl_offset 值大小是一样的（例如，从库 1 和从库 2 的 slave_repl_offset 值都是 990），我们就需要给它们进行第三轮打分了。

  • 第三轮：ID 号小的从库得分高。每个实例都会有一个 ID，这个 ID 就类似于这里的从库的编号。目前，Redis 在选主库时，有一个默认的规定：在优先级和复制进度都相同的情况下，ID 号最小的从库得分最高，会被选为新主库。

选择主库的流程总结：

首先，哨兵会按照在线状态、网络状态，筛选过滤掉一部分不符合要求的从库，然后，依次按照优先级、复制进度、ID 号大小再对剩余的从库进行打分，只要有得分最高的从库出现，就把它选为新主库。

哨兵集群

哨兵机制可以实现主从库的自动切换。通过部署多个实例，就形成了一个哨兵集群。哨兵集群中的多个实例共同判断，可以降低对主库下线的误判率。一旦多个实例组成了哨兵集群，即使有哨兵实例出现故障挂掉了，其他哨兵还能继续协作完成主从库切换的工作，包括判定主库是不是处于下线状态，选择新主库，以及通知从库和客户端。

在配置哨兵的信息时，我们只需要用到下面的这个配置项，设置主库的 IP 和端口，并没有配置其他哨兵的连接信息。

1
sentinel monitor <master-name> <ip> <redis-port> <quorum>

基于 pub/sub 机制的哨兵集群组成

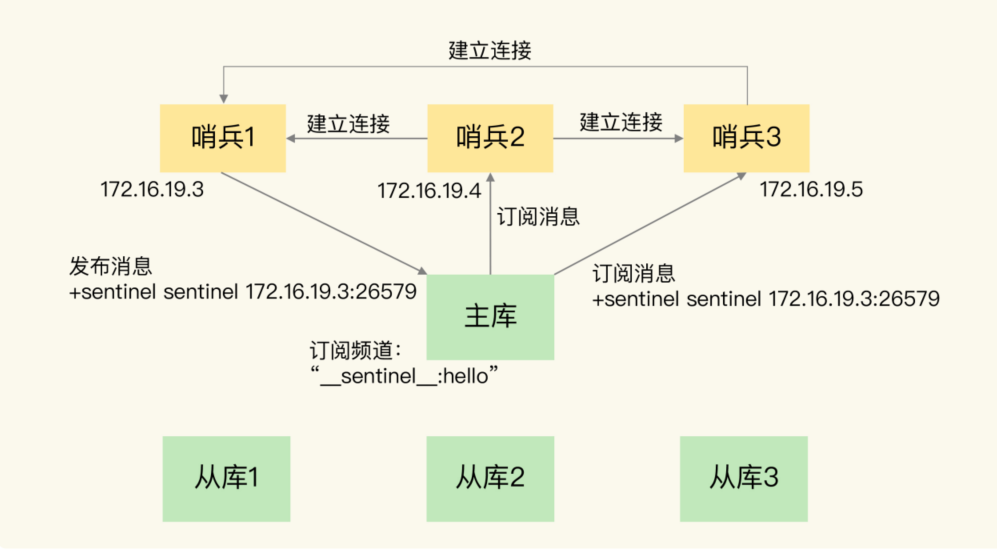

Redis 提供的 pub/sub 机制，也就是发布 / 订阅机制，使得哨兵实例之间可以相互发现。哨兵只要和主库建立起了连接，就可以在主库上发布消息了，比如说发布它自己的连接信息（IP 和端口）。同时，它也可以从主库上订阅消息，获得其他哨兵发布的连接信息。当多个哨兵实例都在主库上做了发布和订阅操作后，它们之间就能知道彼此的 IP 地址和端口。

为了区分不同应用的消息，Redis 会以频道的形式，对这些消息进行分门别类的管理。所谓的频道，实际上就是消息的类别。当消息类别相同时，它们就属于同一个频道。反之，就属于不同的频道。只有订阅了同一个频道的应用，才能通过发布的消息进行信息交换。

image-20220914100323975

哨兵 1 把自己的 IP（172.16.19.3）和端口（26579）发布到“__sentinel__:hello”频道上，哨兵 2 和 3 订阅了该频道。那么此时，哨兵 2 和 3 就可以从这个频道直接获取哨兵 1 的 IP 地址和端口号。然后，哨兵 2、3 可以和哨兵 1 建立网络连接。通过这个方式，哨兵 2 和 3 也可以建立网络连接，这样一来，哨兵集群就形成了。它们相互间可以通过网络连接进行通信，哨兵除了彼此之间建立起连接形成集群外，还需要和从库建立连接。这是因为，在哨兵的监控任务中，它需要对主从库都进行心跳判断，而且在主从库切换完成后，它还需要通知从库，让它们和新主库进行同步。

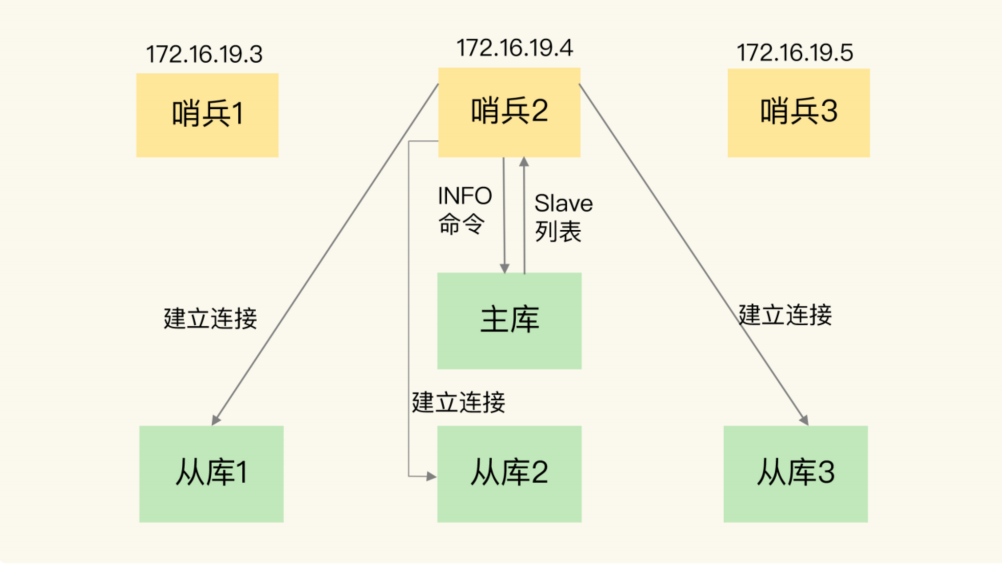

哨兵是如何知道从库的 IP 地址和端口：哨兵向主库发送 INFO 命令来完成的。

image-20220914100718778

哨兵 2 给主库发送 INFO 命令，主库接受到这个命令后，就会把从库列表返回给哨兵。接着，哨兵就可以根据从库列表中的连接信息，和每个从库建立连接，并在这个连接上持续地对从库进行监控。哨兵 1 和 3 可以通过相同的方法和从库建立连接。

通过 pub/sub 机制，哨兵之间可以组成集群，同时，哨兵又通过 INFO 命令，获得了从库连接信息，也能和从库建立连接，并进行监控了。哨兵不能只和主、从库连接。因为，主从库切换后，客户端也需要知道新主库的连接信息，才能向新主库发送请求操作。所以，哨兵还需要完成把新主库的信息告诉客户端这个任务。

基于 pub/sub 机制的客户端事件通知

从本质上说，哨兵就是一个运行在特定模式下的 Redis 实例，只不过它并不服务请求操作，只是完成监控、选主和通知的任务。所以，每个哨兵实例也提供 pub/sub 机制，客户端可以从哨兵订阅消息。哨兵提供的消息订阅频道有很多，不同频道包含了主从库切换过程中的不同关键事件。

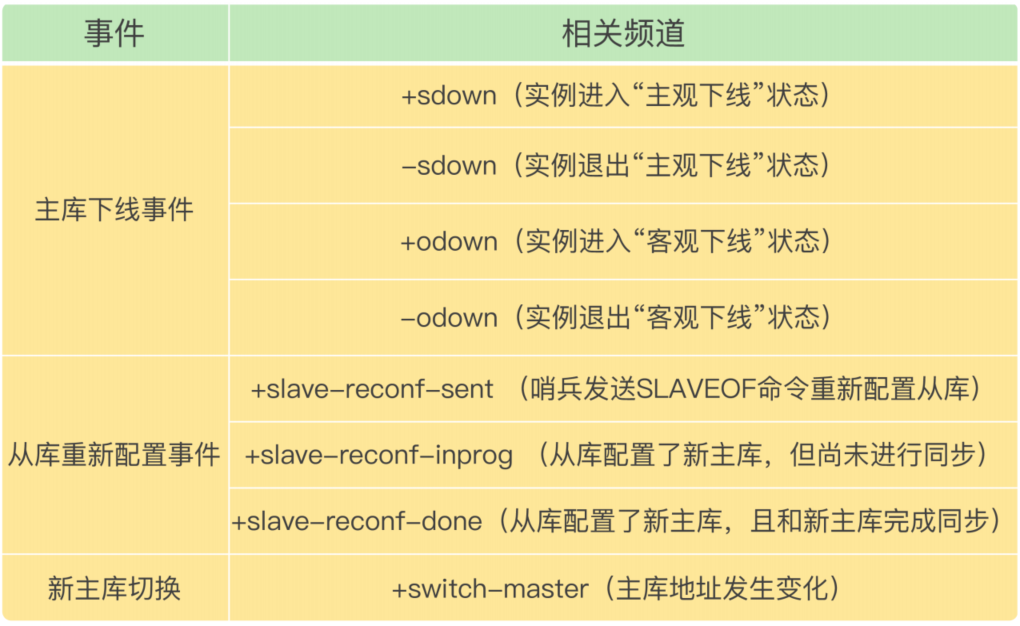

重要的频道汇总，涉及几个关键事件，包括主库下线判断、新主库选定、从库重新配置。

image-20220914102009203

知道了这些频道之后，就可以让客户端从哨兵这里订阅消息了。具体的操作步骤：客户端读取哨兵的配置文件后，可以获得哨兵的地址和端口，和哨兵建立网络连接。然后，我们可以在客户端执行订阅命令，来获取不同的事件消息。

例如，可以执行如下命令，来订阅“所有实例进入客观下线状态的事件”：

1
SUBSCRIBE +odown

也可以执行如下命令，订阅所有的事件：

1
PSUBSCRIBE *

当哨兵把新主库选择出来后，客户端就会看到下面的 switch-master 事件。这个事件表示主库已经切换了，新主库的 IP 地址和端口信息已经有了。这个时候，客户端就可以用这里面的新主库地址和端口进行通信了。

1
switch-master <master name> <oldip> <oldport> <newip> <newport>

有了这些事件通知，客户端不仅可以在主从切换后得到新主库的连接信息，还可以监控到主从库切换过程中发生的各个重要事件。这样，客户端就可以知道主从切换进行到哪一步了，有助于了解切换进度。

有了 pub/sub 机制，哨兵和哨兵之间、哨兵和从库之间、哨兵和客户端之间就都能建立起连接。

由哪个哨兵执行主从切换？

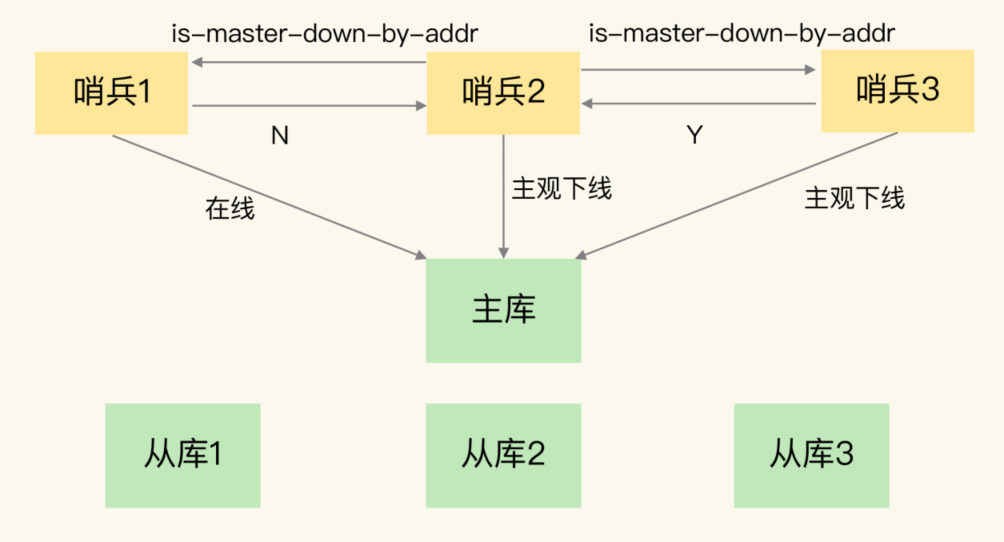

确定由哪个哨兵执行主从切换的过程，和主库“客观下线”的判断过程类似，也是一个“投票仲裁”的过程。哨兵集群要判定主库“客观下线”，需要有一定数量的实例都认为该主库已经“主观下线”了。任何一个实例只要自身判断主库“主观下线”后，就会给其他实例发送 is-master-down-by-addr 命令。接着，其他实例会根据自己和主库的连接情况，做出 Y 或 N 的响应，Y 相当于赞成票，N 相当于反对票。

image-20220914102953991

一个哨兵获得了仲裁所需的赞成票数后，就可以标记主库为“客观下线”。这个所需的赞成票数是通过哨兵配置文件中的 quorum 配置项设定的。例如，现在有 5 个哨兵，quorum 配置的是 3，那么，一个哨兵需要 3 张赞成票，就可以标记主库为“客观下线”了。这 3 张赞成票包括哨兵自己的一张赞成票和另外两个哨兵的赞成票。

这个哨兵就可以再给其他哨兵发送命令，表明希望由自己来执行主从切换，并让所有其他哨兵进行投票。这个投票过程称为“Leader 选举”。因为最终执行主从切换的哨兵称为 Leader，投票过程就是确定 Leader。

投票过程中，要成为 Leader 的哨兵，需满足两个条件：

  • 拿到半数以上的赞成票；
  • 拿到的票数同时还需要大于等于哨兵配置文件中的 quorum 值。

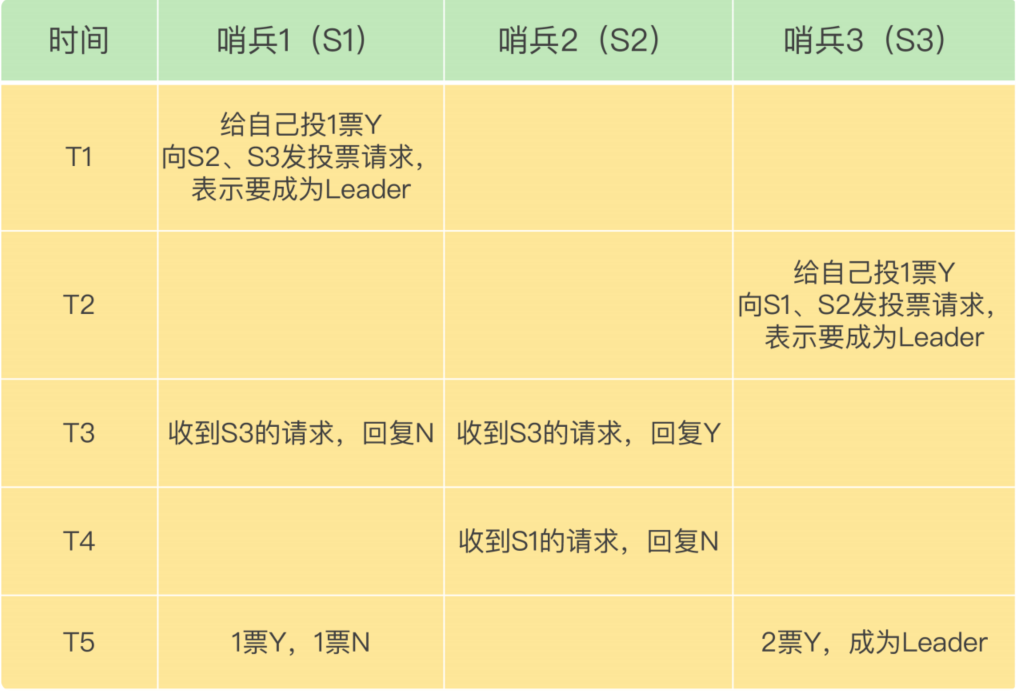

例如，3 个哨兵、quorum 为 2 的选举过程。

image-20220914103255201

在 T1 时刻，S1 判断主库为“客观下线”，它想成为 Leader，就先给自己投一张赞成票，然后分别向 S2 和 S3 发送命令，表示要成为 Leader。在 T2 时刻，S3 判断主库为“客观下线”，它也想成为 Leader，所以也先给自己投一张赞成票，再分别向 S1 和 S2 发送命令，表示要成为 Leader。

在 T3 时刻，S1 收到了 S3 的 Leader 投票请求。因为 S1 已经给自己投了一票 Y，所以它不能再给其他哨兵投赞成票了，所以 S1 回复 N 表示不同意。同时，S2 收到了 T2 时 S3发送的 Leader 投票请求。因为 S2 之前没有投过票，它会给第一个向它发送投票请求的哨兵回复 Y，给后续再发送投票请求的哨兵回复 N，所以，在 T3 时，S2 回复 S3，同意 S3 成为 Leader。

在 T4 时刻，S2 才收到 T1 时 S1 发送的投票命令。因为 S2 已经在 T3 时同意了 S3 的投票请求，此时，S2 给 S1 回复 N，表示不同意 S1 成为 Leader。发生这种情况，是因为S3 和 S2 之间的网络传输正常，而 S1 和 S2 之间的网络传输可能正好拥塞了，导致投票请求传输慢了。（先到先得）

最后，在 T5 时刻，S1 得到的票数是来自它自己的一票 Y 和来自 S2 的一票 N。而 S3 除了自己的赞成票 Y 以外，还收到了来自 S2 的一票 Y。此时，S3 不仅获得了半数以上的Leader 赞成票，也达到预设的 quorum 值（quorum 为 2），所以它最终成为了 Leader。接着，S3 会开始执行选主操作，而且在选定新主库后，会给其他从库和客户端通知新主库的信息。

如果 S3 没有拿到 2 票 Y，那么这轮投票就不会产生 Leader。哨兵集群会等待一段时间（也就是哨兵故障转移超时时间的 2 倍），再重新选举。这是因为，哨兵集群能够进行成功投票，很大程度上依赖于选举命令的正常网络传播。如果网络压力较大或有短时堵塞，就可能导致没有一个哨兵能拿到半数以上的赞成票。所以，等到网络拥塞好转之后，再进行投票选举，成功的概率就会增加。

注意，如果哨兵集群只有 2 个实例，此时，一个哨兵要想成为 Leader，必须获得 2 票，而不是 1 票。所以，如果有个哨兵挂掉了，那么，此时的集群是无法进行主从库切换的。因此，通常我们至少会配置 3 个哨兵实例。

要保证所有哨兵实例的配置是一致的，尤其是主观下线的判断值 down-after-milliseconds。因为这个值在不同的哨兵实例上配置不一致，会导致哨兵集群一直没有对有故障的主库形成共识，也就没有及时切换主库，最终的结果就是集群服务不稳定。

切片集群

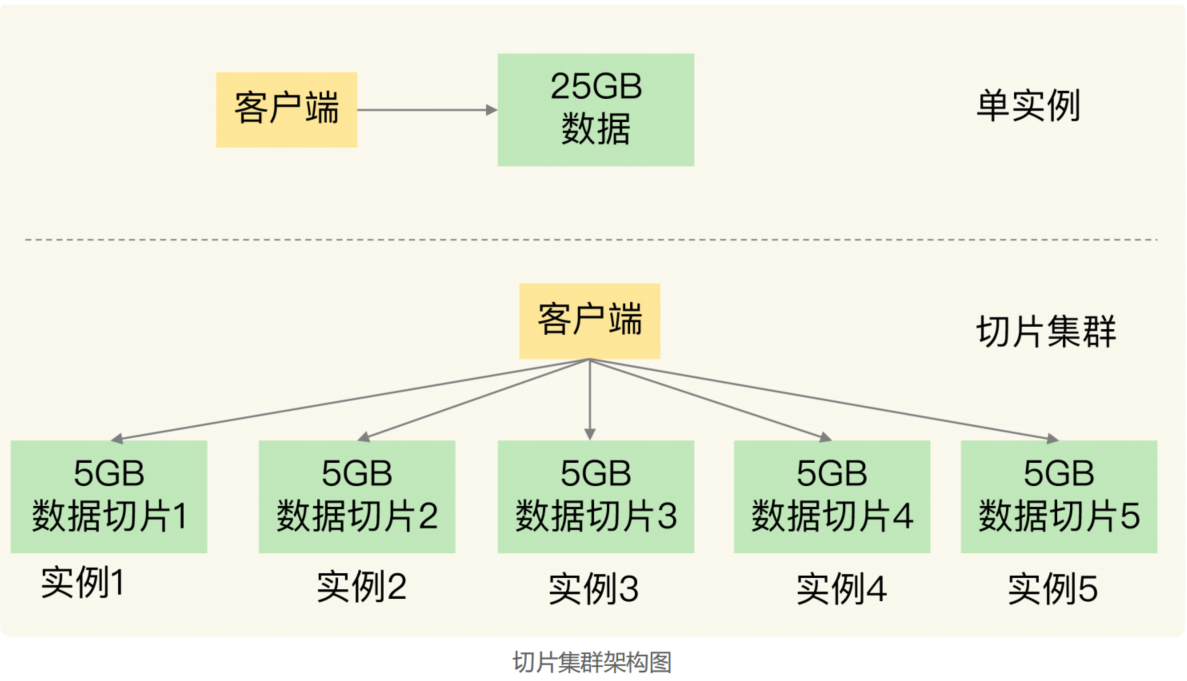

切片集群，也叫分片集群，就是指启动多个 Redis 实例组成一个集群，然后按照一定的规则，把收到的数据划分成多份，每一份用一个实例来保存。如果把 25GB 的数据平均分成 5 份（当然，也可以不做均分），使用 5 个实例来保存，每个实例只需要保存 5GB 数据。如下图所示：

image-20220914104532461

在切片集群中，实例在为 5GB 数据生成 RDB 时，数据量就小了很多，fork 子进程一般不会给主线程带来较长时间的阻塞。采用多个实例保存数据切片后，我们既能保存25GB 数据，又避免了 fork 子进程阻塞主线程而导致的响应突然变慢。

在实际应用 Redis 时，随着用户或业务规模的扩展，保存大量数据的情况通常是无法避免的。而切片集群，就是一个非常好的解决方案。

如何保存更多的数据

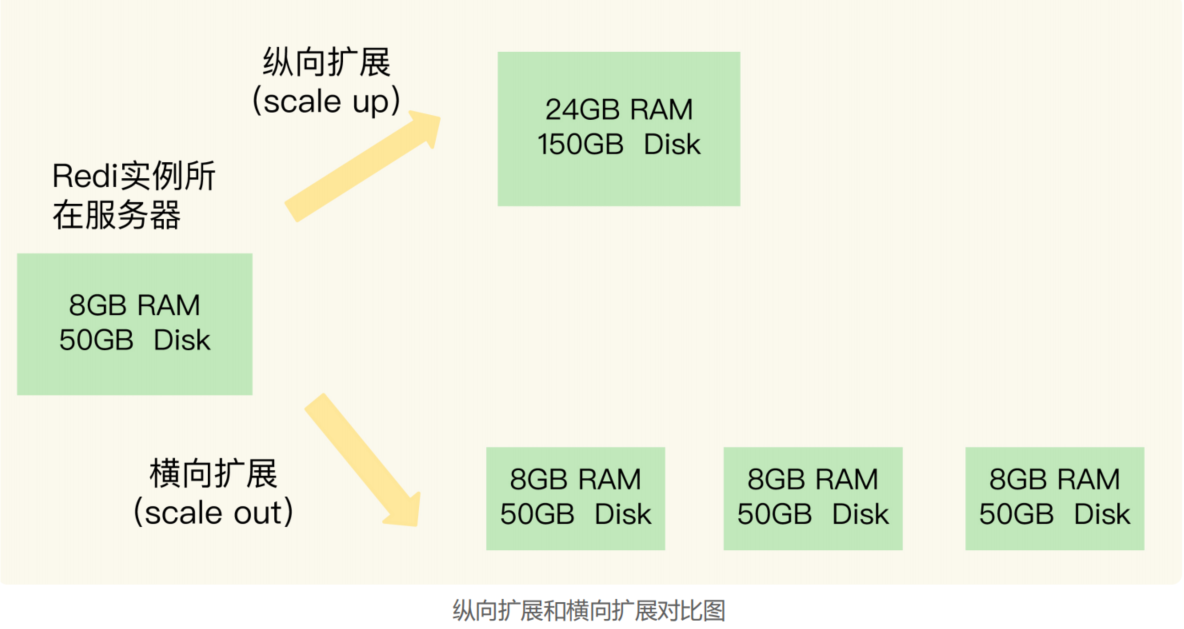

刚刚的案例里，为了保存大量数据，我们使用了大内存云主机和切片集群两种方法。实际上，这两种方法分别对应着 Redis 应对数据量增多的两种方案：纵向扩展（scale up）和横向扩展（scale out）。

  • 纵向扩展：升级单个 Redis 实例的资源配置，包括增加内存容量、增加磁盘容量、使用更高配置的 CPU。就像下图中，原来的实例内存是 8GB，硬盘是 50GB，纵向扩展后，内存增加到 24GB，磁盘增加到 150GB。
  • 横向扩展：横向增加当前 Redis 实例的个数。就像下图中，原来使用 1 个 8GB 内存、50GB 磁盘的实例，现在使用三个相同配置的实例。
image-20220914104752293

纵向扩展的好处是，实施起来简单、直接。不过存在两个潜在的问题：

  • 当使用 RDB 对数据进行持久化时，如果数据量增加，需要的内存也会增加，主线程 fork 子进程时就可能会阻塞。不过，如果你不要求持久化保存 Redis 数据，那么，纵向扩展会是一个不错的选择。
  • 纵向扩展会受到硬件和成本的限制。

与纵向扩展相比，横向扩展是一个扩展性更好的方案。这是因为，要想保存更多的数据，采用这种方案的话，只用增加 Redis 的实例个数就行了，不用担心单个实例的硬件和成本限制。在面向百万、千万级别的用户规模时，横向扩展的 Redis 切片集群会是一个非常好的选择。

但是，切片集群不可避免地涉及到多个实例的分布式管理问题。

  • 数据切片后，在多个实例之间如何分布？
  • 客户端怎么确定想要访问的数据在哪个实例上？

数据切片和实例的对应分布关系

Redis Cluster 方案中规定了数据和实例的对应规则。具体来说，Redis Cluster 方案采用哈希槽（Hash Slot，接下来我会直接称之为 Slot），来处理数据和实例之间的映射关系。在 Redis Cluster 方案中，一个切片集群共有 16384 个哈希槽，这些哈希槽类似于数据分区，每个键值对都会根据它的 key，被映射到一个哈希槽中。具体的映射过程分为两大步：

  • 首先根据键值对的 key，按照CRC16 算法计算一个 16 bit 的值；
  • 然后，再用这个 16bit 值对 16384 取模，得到 0~16383 范围内的模数，每个模数代表一个相应编号的哈希槽。

在部署 Redis Cluster 方案时，可以使用 cluster create 命令创建集群，此时，Redis 会自动把这些槽平均分布在集群实例上。例如，如果集群中有 N 个实例，那么，每个实例上的槽个数为 16384/N 个。也可以使用 cluster meet 命令手动建立实例间的连接，形成集群，再使用cluster addslots 命令，指定每个实例上的哈希槽个数。

假设集群中不同 Redis 实例的内存大小配置不一，如果把哈希槽均分在各个实例上，在保存相同数量的键值对时，和内存大的实例相比，内存小的实例就会有更大的容量压力。遇到这种情况时，你可以根据不同实例的资源配置情况，使用 cluster addslots 命令手动分配哈希槽。

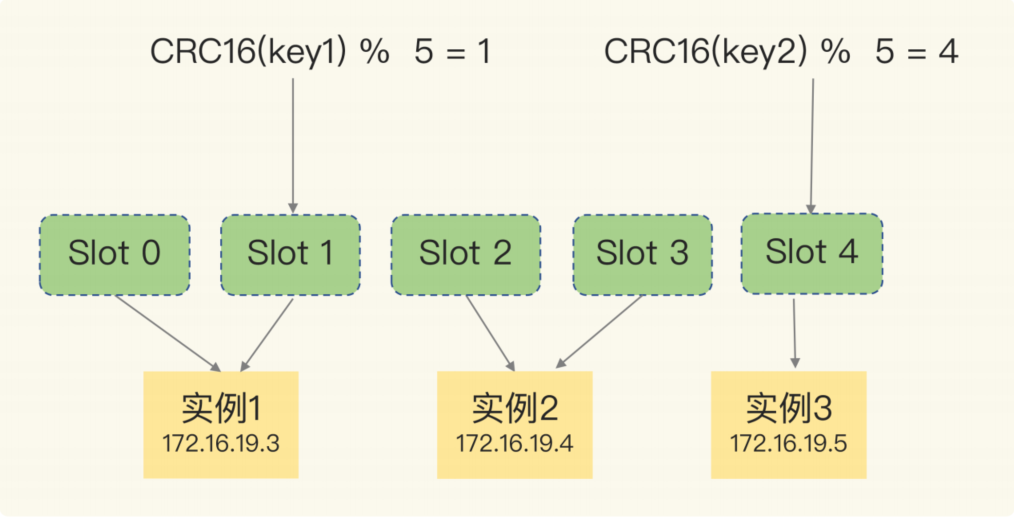

数据、哈希槽、实例这三者的映射分布：

image-20220914111750808

示意图中的切片集群一共有 3 个实例，同时假设有 5 个哈希槽，我们首先可以通过下面的命令手动分配哈希槽：实例 1 保存哈希槽 0 和 1，实例 2 保存哈希槽 2 和 3，实例 3 保存哈希槽 4。

1
2
3
redis-cli -h 172.16.19.3 –p 6379 cluster addslots 0,1
redis-cli -h 172.16.19.4 –p 6379 cluster addslots 2,3
redis-cli -h 172.16.19.5 –p 6379 cluster addslots 4

在集群运行的过程中，key1 和 key2 计算完 CRC16 值后，对哈希槽总个数 5 取模，再根据各自的模数结果，就可以被映射到对应的实例 1 和实例 3 上了。在手动分配哈希槽时，需要把 16384 个槽都分配完，否则 Redis 集群无法正常工作。

客户端如何定位数据

进一步定位到实例，还需要知道哈希槽分布在哪个实例上。一般来说，客户端和集群实例建立连接后，实例就会把哈希槽的分配信息发给客户端。但是，在集群刚刚创建的时候，每个实例只知道自己被分配了哪些哈希槽，是不知道其他实例拥有的哈希槽信息的。

Redis 实例会把自己的哈希槽信息发给和它相连接的其它实例，来完成哈希槽分配信息的扩散。当实例之间相互连接后，每个实例就有所有哈希槽的映射关系了。

客户端收到哈希槽信息后，会把哈希槽信息缓存在本地。当客户端请求键值对时，会先计算键所对应的哈希槽，然后就可以给相应的实例发送请求了。

但是，在集群中，实例和哈希槽的对应关系并不是一成不变的，最常见的变化有两个：

  • 在集群中，实例有新增或删除，Redis 需要重新分配哈希槽；
  • 为了负载均衡，Redis 需要把哈希槽在所有实例上重新分布一遍。

Redis Cluster 方案提供了一种重定向机制，客户端给一个实例发送数据读写操作时，这个实例上并没有相应的数据，客户端要再给一个新实例发送操作命令。

当客户端把一个键值对的操作请求发给一个实例时，如果这个实例上并没有这个键值对映射的哈希槽，那么，这个实例就会给客户端返回下面的 MOVED 命令响应结果，这个结果中就包含了新实例的访问地址。

1
2
GET hello:key
(error) MOVED 13320 172.16.19.5:6379

其中，MOVED 命令表示，客户端请求的键值对所在的哈希槽 13320，实际是在172.16.19.5 这个实例上。通过返回的 MOVED 命令，就相当于把哈希槽所在的新实例的信息告诉给客户端了。这样一来，客户端就可以直接和 172.16.19.5 连接，并发送操作请求了。

image-20220914112545803

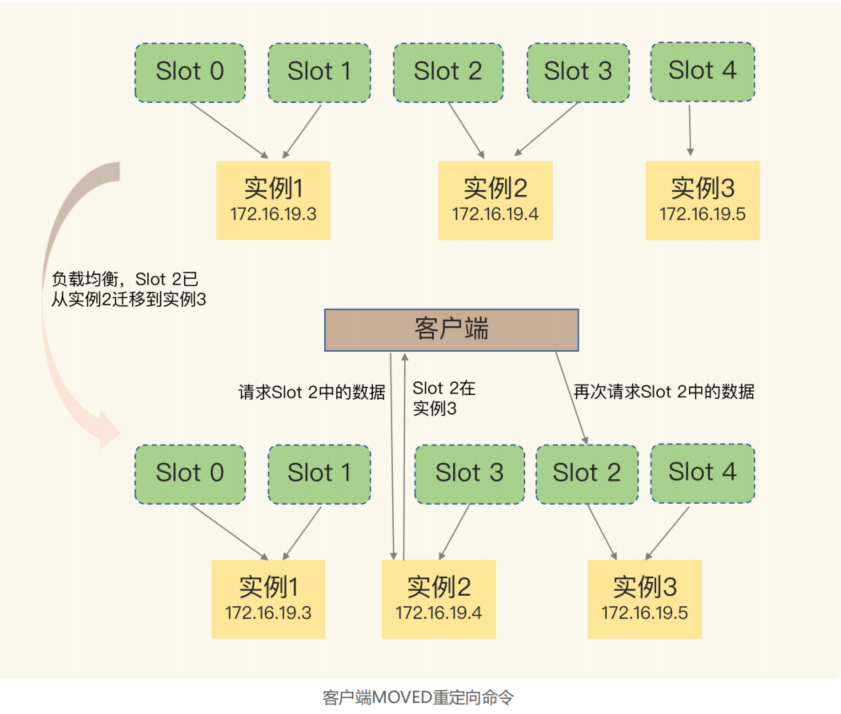

在上图中，当客户端给实例 2 发送命令时，Slot 2 中的数据已经全部迁移到了实例 3。在实际应用时，如果 Slot 2 中的数据比较多，就可能会出现一种情况：客户端向实例 2 发送请求，但此时，Slot 2 中的数据只有一部分迁移到了实例 3，还有部分数据没有迁移。在这种迁移部分完成的情况下，客户端就会收到一条 ASK 报错信息，如下所示：

1
2
GET hello:key
(error) ASK 13320 172.16.19.5:6379

这个结果中的 ASK 命令就表示，客户端请求的键值对所在的哈希槽 13320，在172.16.19.5 这个实例上，但是这个哈希槽正在迁移。此时，客户端需要先给 172.16.19.5 这个实例发送一个 ASKING 命令。这个命令的意思是，让这个实例允许执行客户端接下来发送的命令。然后，客户端再向这个实例发送 GET 命令，以读取数据。

image-20220914113239238

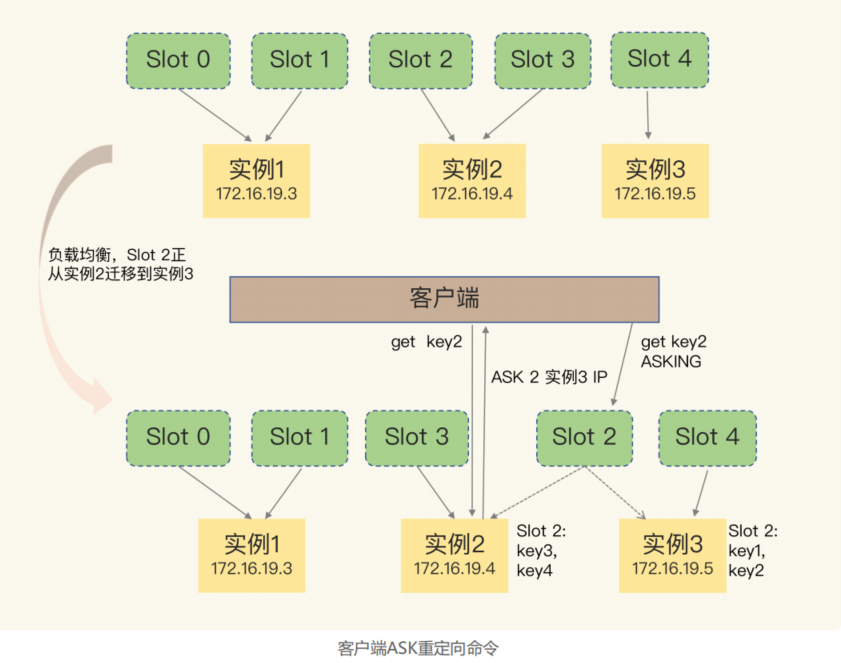

Slot 2 正在从实例 2 往实例 3 迁移，key1 和 key2 已经迁移过去，key3 和 key4 还在实例 2。客户端向实例 2 请求 key2 后，就会收到实例 2 返回的 ASK 命令。ASK 命令表示两层含义：

  • 第一，表明 Slot 数据还在迁移中；
  • 第二，ASK 命令把客户端所请求数据的最新实例地址返回给客户端，此时，客户端需要给实例 3 发送 ASKING 命令，然后再发送操作命令。

和 MOVED 命令不同，ASK 命令并不会更新客户端缓存的哈希槽分配信息。上图中，如果客户端再次请求 Slot 2 中的数据，它还是会给实例 2 发送请求。这也就是说，ASK 命令的作用只是让客户端能给新实例发送一次请求，而不像 MOVED 命令那样，会更改本地缓存，让后续所有命令都发往新实例。
